Proč je správné vázání armovací oceli důležitější, než si většina lidí myslí

Vázací drát: Typy, měřidla a kdy je použít

Nejběžnějším materiálem pro vázání betonářské oceli je žíhaný černý drát, nazývaný také měkký černý drát. Jeho měkkost po žíhání umožňuje jeho pevné zkroucení bez porušení a v suchém prostředí poměrně dobře odolává korozi. Standardní rozsah rozchodu pro vázání výztuží je 16 až 18 AWG (American Wire Měřidlo) , přičemž 16,5 AWG je nejpoužívanější v komerční výstavbě.

Typy vodičů podle aplikace

Jeden praktický tip z oboru: nepoužívejte drát, který je pro kombinaci tyčí příliš těžký. Vázání tyčí #4 s drátem 14 AWG vytváří kroucené konce, které vyčnívají do krycí zóny. Twist ocasy musí být vždy ohnuty dovnitř – směrem k tělu klece – aby nemigrovaly na betonový povrch a nezpůsobovaly rezavé skvrny nebo odlupování.

Vázací nástroje: Od ručního háčku po stroje na baterie

Správný vázací nástroj dramaticky zkracuje pracovní dobu. Na velkých komerčních deskách může posádka pomocí baterií napájených automatických vázacích nástrojů dosáhnout 2-3násobek rychlosti vázání posádky používající ruční háky, s konzistentnější těsností kroucení a menší únavou rukou.

Ruční háčky na kravaty

Standardní ruční hák je jednoduchý nástroj s ohnutou tyčí, obvykle 8–10 palců dlouhý. Existují také rychlostní háky s otočným tubusem, které umožňují kroucení drátu otáčením rukojeti spíše než švihnutím zápěstí – výrazně snižují únavu rukou při velkých zakázkách. Ruční háky nevyžadují žádný zdroj energie a fungují za jakýchkoli podmínek, což z nich dělá záložní nástroj ve stísněných nebo nepohodlných prostorách, kam se automatický nástroj nevejde.

Automatické vázací nástroje na baterie

Nástroje od výrobců jako MAX, Makita a DEWALT používají předinstalované drátěné cívky k zabalení a zkroucení kravaty za méně než sekundu. Operátor umístí nástroj na průsečík tyčí a stiskne spoušť – zbytek je automatický. Jediný operátor s automatickým nástrojem může dokončit 200–300 vazeb za hodinu oproti 60–100 za hodinu s ručním hákem. Tyto nástroje jsou skutečným multiplikátorem produktivity u velkých litých desek, výroby prefabrikovaných klecí a základů rohoží.

Svitky drátu pro tyto nástroje se obvykle prodávají jako 50metrové nebo 120metrové role v kalibrech přizpůsobených konkrétnímu modelu nástroje. Vždy ověřte kompatibilitu cívky se značkou nástroje – nesprávné cívky způsobují zaseknutí a plýtvání drátem.

Pneumatické vázací nástroje

Pneumatické vázací nástroje, které jsou méně běžné v severoamerickém stavebnictví, ale široce používané v Japonsku a částech Evropy, jsou rychlejší než možnosti napájené bateriemi a nevyžadují nabíjení. Dobře fungují v závodech na výrobu prefabrikátů, kde je kompresor již na místě. Kompromisem je vzduchová hadice, která omezuje mobilitu ve srovnání s akumulátorovým elektrickým nářadím.

Vázání betonářské oceli ve výrobě prefabrikátů: Proces a kontrola kvality

Výroba prefabrikovaného betonu se liší od stavby lité na místě v několika důležitých ohledech, které ovlivňují způsob řízení vázání betonářské oceli. V závodě na výrobu prefabrikátů se klece vyrábějí na vyhrazených jigových stolech nebo horizontálních lůžkách a poté se zvednou do forem pro odlévání. Proces výroby klecí je vysoce systematizovaný a většina závodů používá standardní provozní postupy (SOP), které podrobně specifikují vzory spojů, průřez drátu a umístění příslušenství.

Výroba klecí na bázi přípravků

Ocelové souřadnicové stoly s nastavitelnými dorazy čepů umožňují pracovníkům umístit a uvázat výztužné klece na přesné rozměry před jejich zvednutím do forem. Přípravek zajišťuje správné rozestupy tyčí a celkové rozměry klece před aplikací drátu. V dobře řízeném závodě na výrobu prefabrikátů může výroba klecí na přípravku snížit zmetkovitost o 60–70 % ve srovnání s vázáním ve formě samotné.

Poté, co je klec přivázána k přípravku, je připojeno příslušenství: barové židle jsou přichyceny ke spodním tyčím, zvedací vložky jsou připojeny k určeným místům a veškerý vestavěný hardware je zajištěn. Hotová klec je poté zvednuta jako celek a usazena do formy, kde lze před litím přidat okrajové distanční vložky a další příslušenství.

Dokumentace a sledovatelnost

Výrobci kvalitních prefabrikátů uchovávají dokumentaci, která sleduje každou sestavu klece zpět k výkresům umístění, seznamu tyčí a pracovníkům, kteří ji vyrobili. To není jen dobrá praxe – je to vyžadováno normami, jako je PCI MNL-116 (Příručka pro kontrolu kvality pro závody a výrobu konstrukčních prefabrikovaných betonových výrobků) a mnoha projektovými specifikacemi pro mostní a stavební komponenty.

Když je zjištěna neshoda – řekněme chybějící spojka na zvedací vložce nebo kotevní deska mimo polohu – sledovatelnost dokumentace umožňuje výrobci prozkoumat hlavní příčinu a napravit postup vpřed. Bez něj se stejná chyba opakuje.

Vázaná frekvence ve vysoce produkčním prefabrikátu

Ne každá křižovatka v kleci podložky musí být svázána. Většina specifikací a příručka pro umístění výztužných tyčí CRSI (Concrete Reincing Steel Institute) umožňuje vázání se střídavými průniky v plochých mřížových klecích za předpokladu, že svázané průsečíky nejsou od sebe v žádném směru vzdáleny více než 18 palců. v praxi vázání všech obvodových křižovatek a všech ostatních vnitřních křižovatek vyrábí klec, která drží svou geometrii bez mzdových nákladů na vázání každého jednotlivého křížení.

Kde se toto pravidlo mění: všechny průsečíky do 24 palců od konstrukčního spoje, všechny průsečíky v zóně ukotvení zvedací vložky nebo kotevní desky a všechny průsečíky na přeplátovaných spojích musí být zcela svázány bez přeskakování.

Výběr příslušenství pro prefabrikovaný beton pro dlouhodobý výkon

Výběr prefabrikovaného betonového příslušenství – od barových židlí po zvedací systémy – má přímý vliv na to, jak dlouho bude prefabrikovaná konstrukce fungovat bez údržby. Příslušenství, které po letech provozu koroduje, deformuje se pod zatížením nebo rozměrově selhává, může narušit strukturální integritu jinak dobře stavěných prvků.

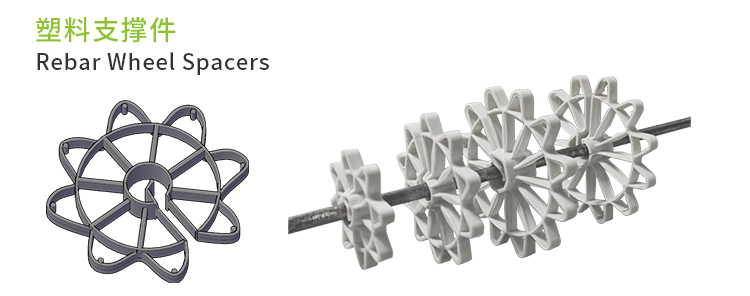

Výběr materiálu pro barové židle a distanční podložky

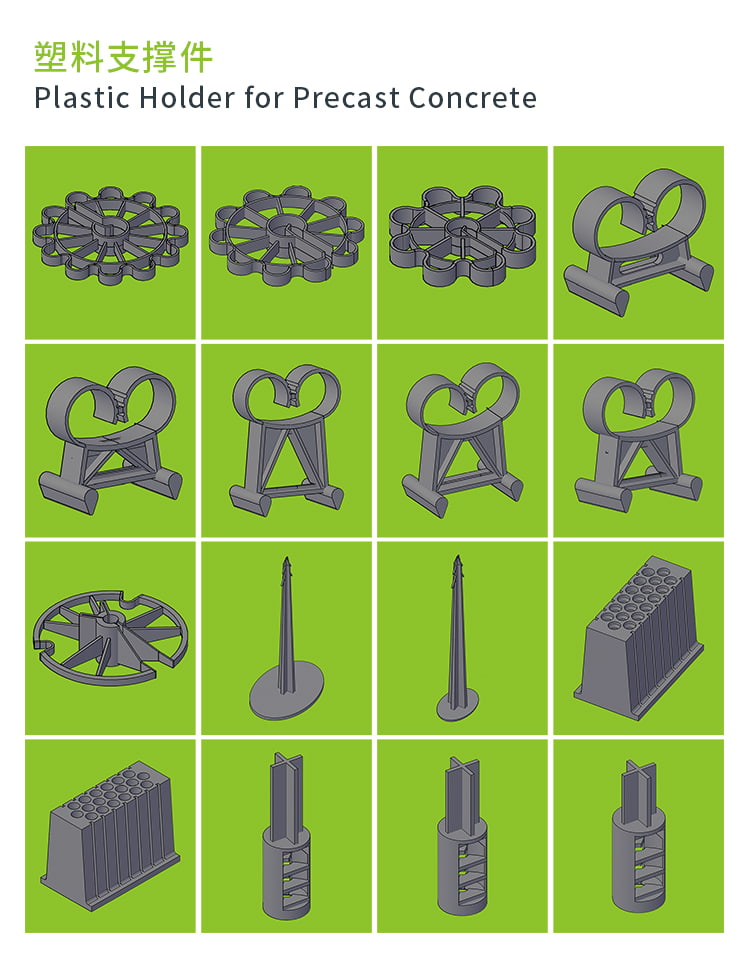

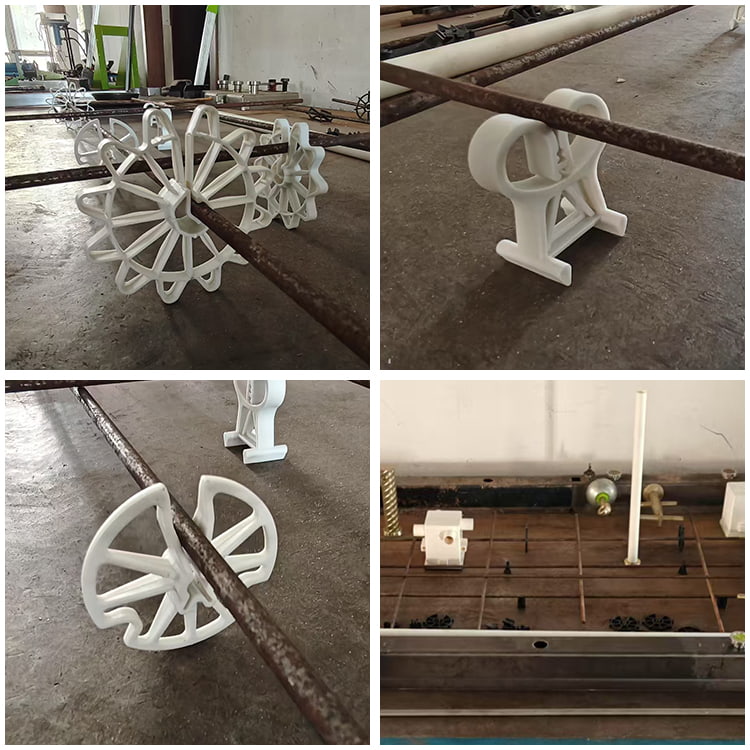

Plastové (polypropylen nebo vysokohustotní polyethylen) barové židle jsou standardem pro většinu prefabrikovaných a odlévaných prací na místě. Jsou chemicky inertní, nekorodují a jsou rozměrově stálé při teplotách, se kterými se setkáváme při zrání betonu. Relevantním problémem u plastových židlí je výkonnost při bodovém zatížení pod těžkou výztuží: Bary č. 11 a větší nebo sdružené skupiny barů mohou rozbít tenkostěnné plastové židle pokud je rozteč židlí příliš široká. Používejte vysoce odolné židle dimenzované pro očekávané zatížení nebo přejděte na židle z ocelového drátu pro velké barové aplikace.

Barové židle z ocelového drátu jsou vhodné pro těžké klece a mohou být širší, aniž by se prohýbaly, ale musí být buď potaženy epoxidem, nebo musí být umístěny s minimálním krytem 1,5 palce nad bedněním – holé ocelové židle na tvarové ploše telegrafují rezavou skvrnu na betonový povrch během několika let.

Nosnost a bezpečnostní faktory zvedací vložky

Zvedací vložky musí být vybrány na základě hmotnosti prefabrikovaného členu, počtu bodů pro zvedání, úhlu zvedacích popruhů a dynamického zatížení působícího během operací zvedání a kývání. Většina výrobců zvedacích vložek vyžaduje a minimální bezpečnostní faktor 4:1 za podmínek statického zatížení , s dynamickými součiniteli 2–3 použitými pro zohlednění rázových zatížení jeřábu.

Interakce mezi zvedacími vložkami a klecí výztuže je kritická. Vložka, která není správně přivázána k sousedním tyčím, nevyvine svou plnou pevnost v ukotvení – schopnost vylomení betonového kužele závisí na tom, zda je vložka držena ve své konstrukční poloze s dostatečnou vzdáleností od okraje a hloubkou uložení. Před zahájením výroby si vždy přečtěte instalační pokyny výrobce ohledně minimálních vzdáleností od okrajů a jiných vložek a ověřte je podle výkresů umístění.

Vestavěný spojovací hardware

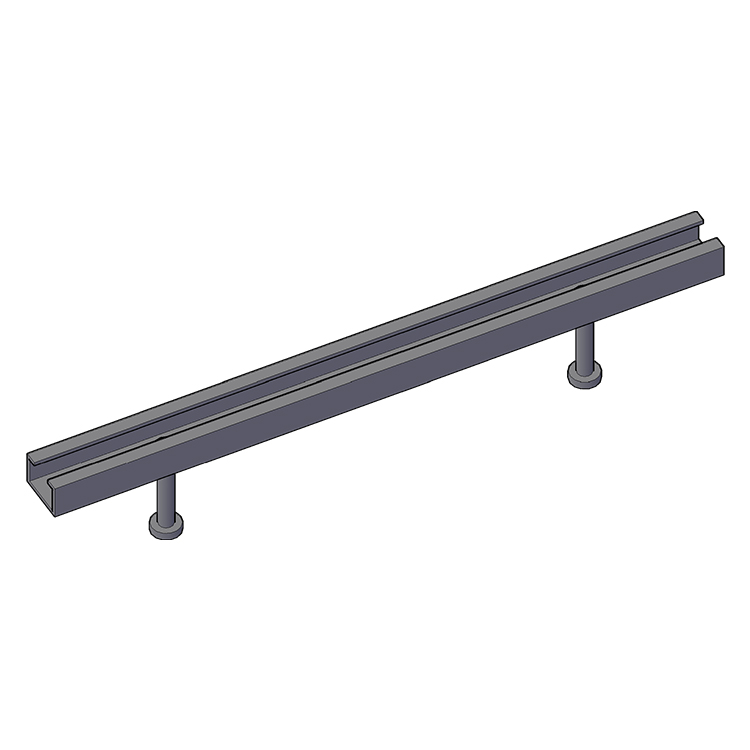

Svařovací desky, svorníky a konstrukční úhelníky zapuštěné do prefabrikátů slouží jako spojovací body pro konstrukční ocel postavenou na místě, obkladové systémy nebo sousední prefabrikované prvky. Jejich požadavky na přesnost polohy jsou přísné – tolerance pro montáž na místě pro konstrukční ocelové spoje jsou typicky /- 1/4 palce v půdorysu a pohledu, což znamená, že vložená deska musí dopadnout v rámci této tolerance poté, co jsou všechny výrobní a montážní tolerance naskládány na sebe. Správné přivázání kotevních kolíků nebo kotevních nohou vložených desek k výztužné kleci a pečlivé umístění klece na kalibrované židle je způsob, jak je tato tolerance zachována.
