Beton se zkosenými hranami: Techniky, nástroje a pásky pro magnetické zkosení

Co je beton se zkosenou hranou a proč na tom záleží

Beton se zkosenými hranami označuje betonové prvky – stěny, sloupy, desky, trámy a prefabrikované panely – kde byl ostrý 90stupňový roh nahrazen šikmým nebo zkoseným čelem, obvykle řezaným pod úhlem 45 stupňů. Výsledkem je čistá diagonální plocha probíhající po délce hrany. To není čistě kosmetické. Zkosená hrana snižuje koncentraci napětí v rozích až o 30 % ve srovnání s hranami hranatými , což znamená méně třísek, prasklin a odštípnutých rohů po dobu životnosti konstrukce.

Kromě konstrukčních vlastností plní zkosené hrany kritickou bezpečnostní funkci. Obnažené čtvercové betonové rohy jsou známé tím, že způsobují řezy a oděrky – skutečné nebezpečí ve skladech, parkovacích konstrukcích, veřejných budovách a infrastrukturních projektech. Zkosený roh okamžitě otupí riziko. V architektonické práci vytváří šikmé ostění také stínové linie, které dodávají jinak rovnému povrchu vizuální hloubku a sofistikovanost.

Nejběžnější velikost zkosení v obecné konstrukci je a 20 mm × 20 mm (¾ palce) zkosení 45 stupňů , ačkoli architektonické projekty často používají profily 10 mm, 15 mm, 25 mm nebo vlastní profily. Výrobci prefabrikovaného betonu často specifikují hlubší zkosení – 30 mm nebo 40 mm – pro vytvoření silnějšího vizuálního spojení mezi panely.

Jak se tvoří zkosené hrany v betonu

Existují dva základní přístupy k vytvoření zkosené hrany na betonu: vytvoření úkosu před litím pomocí zkosených pásů umístěných uvnitř bednění nebo řezání a broušení úkosu po vytvrzení betonu. Tváření před litím je daleko běžnější a nákladově efektivnější metodou v profesionálním stavebnictví.

Předlijte proužky zkosení

Zkosené pásy – také nazývané zkosené vložky nebo okrajové vložky – jsou kusy materiálu s trojúhelníkovým profilem upevněné uvnitř bednění v rozích před nalitím betonu. Když jsou formuláře staženy, pruh se odtáhne a odhalí dokonale zkosený okraj. Tato metoda nevyžaduje žádné sekundární operace a přidává minimální čas k procesu tvarování.

Tři nejběžnější materiály pro zkosení jsou pěna (polyuretan nebo polyethylen), PVC/plast a pryž. Každý má svůj vlastní výkonnostní profil. Pěnové pásy jsou levné a flexibilní, ale jsou náchylné k roztržení během odstraňování bednění a zanechávají úlomky přilepené k povrchu betonu, které je nutné odstranit ručně – časově náročný proces opravy defektů. PVC pásy jsou odolnější, ale vyžadují mechanické upevnění hřebíky, šrouby nebo lepidlem, což zvyšuje pracnost a zanechává otvory pro upevňovací prvky v líci bednění.

Řezání a broušení po nalití

Pokud je požadováno zkosení na vyzrálém betonu, který nebyl vytvořen pomocí zkoseného pásu, používají dodavatelé úhlové brusky vybavené diamantovými brusnými kotouči nebo betonové frézy se srážecími bity. Tento přístup je výrazně dražší – náklady na zařízení, pracovní doba a řízení prachu se sčítají. A 15metrový úsek zkosené hrany vytvořené během lití stojí zhruba o 60–70 % méně než ekvivalentní hrana vyrobená broušením po vytvrzení . Metody následného lití jsou obvykle vyhrazeny pro renovační práce nebo opravy chyb při tváření.

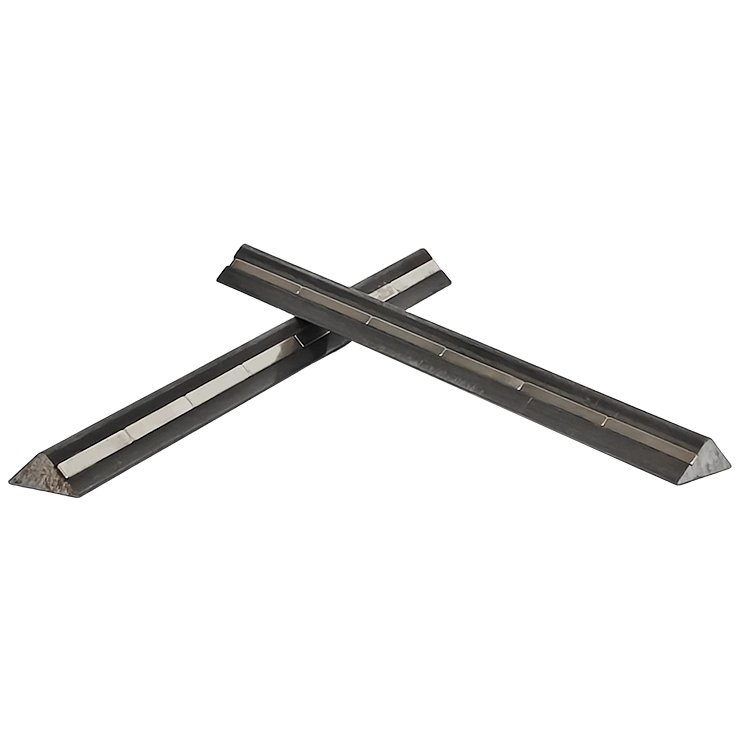

Magnetické zkosení Pásy: Profesionální standard pro ocelové bednění

Při výrobě betonových prefabrikátů a při práci na místě s použitím ocelového bednění se magnetické zkosené pásy staly dominantním upevňovacím řešením. Magnetická zkosená lišta je trojúhelníková zkosená vložka s kontinuálním feritovým nebo neodymovým magnetem zapuštěným podél její základny. Magnet drží pásek pevně na ocelové ploše bez jakýchkoliv šroubů, hřebíků, spon nebo lepidla. Umístění trvá několik sekund. Přemístění je stejně rychlé.

Magnetické zkosené pásy jsou opakovaně použitelné ve stovkách odlévacích cyklů , což činí jejich vyšší jednotkové náklady irelevantní při výpočtu na základě použití. Kvalitní magnetický zkosený proužek z PVC nebo pryže stojí třikrát až pětkrát více než jednorázový pěnový proužek, ale pokud vydrží 300 nalití – rozumné číslo pro dobře udržovaný proužek – náklady na nalití jsou zlomkem jednorázové alternativy.

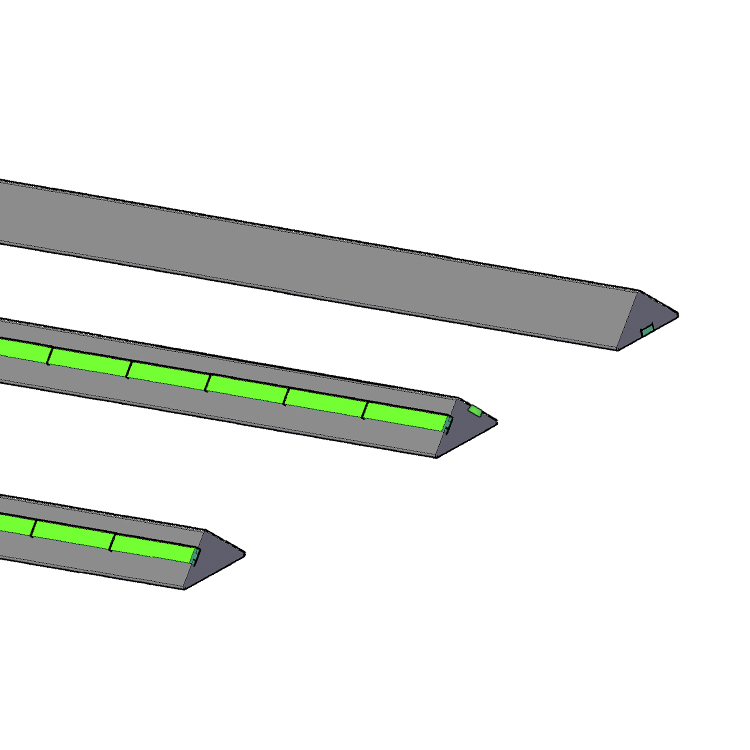

Jak fungují magnetické proužky na zkosení

Tělo magnetického zkoseného proužku je obvykle vyrobeno z tvrdého PVC, pružné pryže nebo z kombinace obou. Trojúhelníkový profil sedí v rohu ocelové formy a plochá základní plocha se dotýká ocelového povrchu. Zabudované magnety – obvykle rozmístěné v intervalech 50 mm až 150 mm podél pásu – vytvářejí přídržnou sílu, která odolává jak bočnímu posunutí během vibrací betonu, tak vertikálnímu pohybu během lití. Většina výrobců vyrábí proužky v standardní délky 1000 mm, 1500 mm a 2000 mm , s klouby natupo pro delší běhy.

Důležitá je specifikace magnetu. Feritové magnety jsou nákladově efektivní a dobře fungují ve standardních výrobních prostředích. Neodymové magnety (vzácné zeminy) poskytují výrazně silnější držení – důležité, když je zkosený pás umístěn na svislých nebo horních čelech bednění, nebo když je beton ukládán pomocí vysokoenergetických vnitřních vibrátorů, které vytvářejí značný boční tlak na bednící vložky.

Kvalita povrchové úpravy

Jednou z nejjasnějších výhod magnetických zkosených pásků oproti pěnovým ekvivalentům je kvalita povrchové úpravy. Pěna absorbuje vlhkost a na zkoseném obličeji může zanechat hrubou, porézní texturu. Magnetické pásky z PVC a pryže vytvářejí na úkosu hustý, hladký povrch, který odpovídá nebo převyšuje kvalitu povrchu přilehlé tvářené plochy. U pohledového betonu – kde jsou vady povrchu nepřijatelné – je toto rozlišení rozhodující.

Porovnání typů zkosených pásů: Praktický přehled

Výběr správného zkoseného pásu závisí na typu bednění, měřítku projektu, požadovaných cyklech opětovného použití a specifikaci povrchové úpravy. Níže uvedená tabulka shrnuje klíčové kompromisy.

Standardní velikosti zkosení a kdy je použít

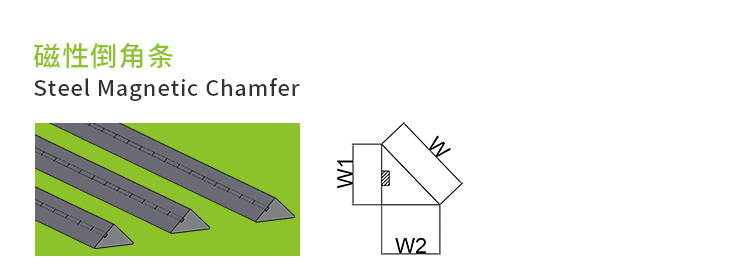

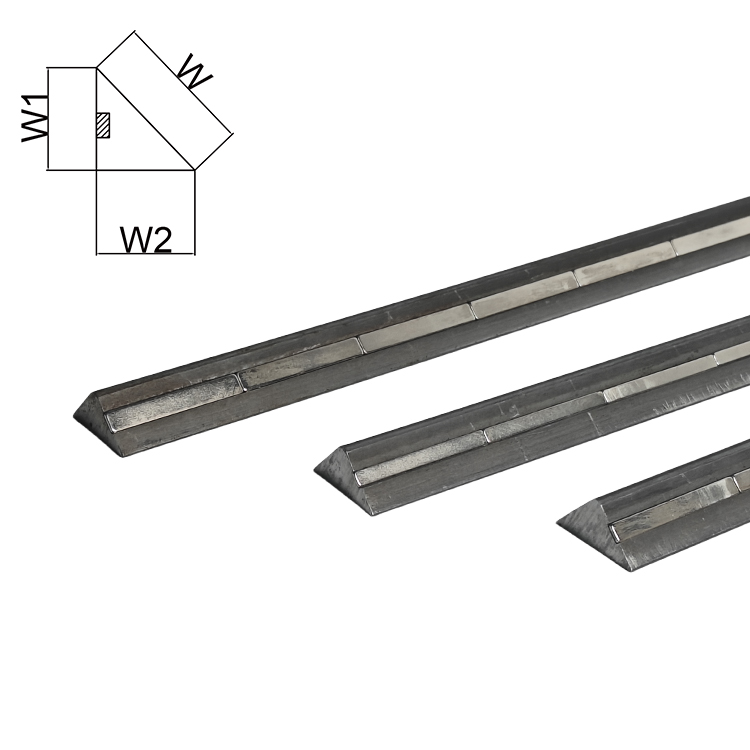

Rozměry zkosení jsou zadány jako délka ramena průřezu pravoúhlého trojúhelníku. "20 mm zkosení" znamená, že obě ramena trojúhelníku mají 20 mm, což vytváří 28 mm diagonální plochu pod úhlem 45 stupňů. Zde je návod, jak se výběr velikosti obvykle mapuje na typ aplikace:

• 10 mm × 10 mm: Lehké rezidenční práce, vnitřní rohy na stěnách a sloupech, kde je požadováno minimální odkrytí. Často se používá v bytové výstavbě ke snížení rizika odštípnutí bez zjevného vizuálního zkosení.
• 15 mm × 15 mm: Obecný komerční stavební standard pro sloupy, trámy a hrany stěn v kancelářských a maloobchodních projektech. Vyvažuje viditelnost a praktičnost.
• 20 mm × 20 mm: Nejpoužívanější rozměr v občanském a konstrukčním betonu. Používá se na mostní opěry, opěrné zdi, průmyslové podlahy a prefabrikáty. The 20 mm zkosení je výchozí specifikovaná velikost ve většině národních betonových předpisů když není uvedena žádná konkrétní velikost.
• 25 mm × 25 mm: Práce na infrastruktuře včetně tunelů, podjezdů a těžkého civilního provozu, kde jsou okraje vystaveny nárazům z vozidel nebo strojů.
• 30 mm × 30 mm a více: Architektonické prefabrikované fasády, exponované kamenné panely a charakteristické konstrukční prvky, kde je stínová linie záměrným designovým prvkem. Používá se také v agresivním prostředí (mořské prostředí, vystavení chemikáliím), kde větší zkosení posune roh mimo oblast maximálního poškození.

Existují také nestandardní profily. Někteří výrobci prefabrikátů používají zkosení v poměru 1:2 nebo 1:3 (mělké zkosení spíše než 45 stupňů) k vytvoření jiného efektu stínové čáry. Magnetické srážecí pásy jsou k dispozici v těchto vlastních profilech od speciálních dodavatelů bednění, i když platí dodací lhůty a minimální objednací množství.

Správná instalace zkosených pásů: Běžné chyby a jak se jim vyhnout

Nesprávná instalace zkosených pásů je jednou z hlavních příčin okrajových vad v bedněném betonu. Výsledné opravy – broušení, záplatování, epoxidová výplň – stojí mnohem více času a materiálu, než provedení správné instalace na prvním místě. Následují nejčastější chyby zaznamenané na webu.

Mezera mezi pásem a tvarem obličeje

Dokonce i 1–2 mm mezera mezi základnou zkoseného pásu a čelní plochou umožňuje, aby cementová pasta prosakovala zespodu během vibrací. Výsledkem je žebro z vytvrzené pasty podél okraje zkosení, které je nutné odštípnout – čímž se poškodí čerstvý beton v procesu. U magnetických pásů se zkosením je tato mezera obvykle způsobena magnetem, který ztratil pevnost při držení nebo úlomky mezi páskem a ocelovou formou. Před umístěním pásů očistěte tvarovou plochu drátěným kartáčem a zkontrolujte, zda každá sekce pevně zaklapne na ocel bez kývání.

Nesprávně zarovnané spoje mezi sekcemi pásu

Tam, kde se dva úseky zkoseného pásu setkávají jedním koncem, jakékoli přesazení – dokonce i 0,5 mm – vytvoří viditelný krok na hotové zkosené hraně. U magnetických zkosených pásků je spojení konců k sobě přímočaré, protože magnety drží polohu bez driftu. U pásků PVC s hřebíky vyžaduje vyrovnání spojů větší péči. Při umísťování sekcí použijte rovnou hranu a před naléváním nalepte přes spoj malý kousek pásky, abyste zabránili infiltraci pasty.

Nedostatečný uvolňovací prostředek

Pásky zkosení – zejména PVC a pryžové typy – musí být před každým naléváním natřeny separačním olejem. Přeskočení tohoto kroku znamená, že se pás přichytí k povrchu betonu a odtrhne kousky čela zkosení během odstraňování. Naneste tenkou, rovnoměrnou vrstvu separačního prostředku na povrch zkoseného pásu pomocí štětce nebo válečku, nikoli stříkací pistole — nástřik má tendenci míjet vnitřní rohy a zanechávat na vodorovných površích kaluže, které způsobují povrchové vady.

Posun pásu během vibrací

Vnitřní vibrátory betonu vytvářejí významný boční tlak na cokoliv v bednění. Pěnové pásy držené pouze lepidlem se mohou během vibrací posunout o několik milimetrů a vytvořit zvlněné nebo nevyrovnané zkosení. Magnetické pásy zkosení účinně odolávají tomuto posunutí, když je přídržná síla magnetu přizpůsobena orientaci tvaru a výstupu vibrátoru. Pro vysokofrekvenční vibrace (nad 12 000 ot./min) jsou vhodnější neodymové magnetické proužky před feritovými magnetickými proužky, které nemusí poskytovat dostatečnou přídržnou sílu na svislých plochách.

Aplikace ve výrobě prefabrikovaných betonů

Výroba prefabrikovaných betonů je oblast, kde se magnetické srážecí pásy nejvíce používají. Prefabrikovaná zařízení obvykle provozují ocelové paletové nebo stolní formy, které jsou několikrát denně přestavovány. V tomto prostředí se rychlost a snadnost přemisťování magnetických zkosených pásků promítá přímo do výrobní kapacity. Posádka, která dříve strávila 20 minut přibíjením pěnových zkosených pásů na formu, může umístit a umístit magnetické zkosené pásy pro stejnou formu za méně než 5 minut.

Prefabrikované prvky, které běžně obsahují zkosené hrany, zahrnují:

• Sloupy a patky sloupů pro vícepodlažní konstrukce
• Stěnové panely pro obytné, komerční a průmyslové budovy
• Schodišťové nosníky a jednotlivé schodišťové stupně
• Mostní nosníky (I-nosníky, U-nosníky, skříňové nosníky)
• Segmenty obložení tunelu, kde zkosené hrany napomáhají montáži kroužku a usazení těsnění
• Bloky opěrných zdí a protihlukové panely
• Architektonické obkladové panely, kde je stínová linie designovým prvkem

Konkrétně ve výrobě tunelových segmentů slouží zkosené hrany konstrukčním účelům, které přesahují estetiku. Zkosení vytváří zapuštěnou drážku, když jsou dva segmenty umístěny vedle sebe, a tato drážka může být vyplněna tmelem nebo spárovací hmotou pro zajištění sekundárního vodního těsnění. Většina specifikací tunelových segmentů vyžaduje minimální zkosení 20 mm × 20 mm na všech podélných a obvodových spojích přesně z tohoto důvodu.

Zkosené hrany a odolnost betonu

Argument trvanlivosti pro zkosené hrany je dobře podpořen praktickým pozorováním a vědou o materiálech. Ostré 90stupňové betonové rohy jsou ze své podstaty zranitelné, protože beton na samém vrcholu rohu je podepřen pouze dvěma plochami, nikoli třemi. Když je tento špatně podepřený roh vystaven nárazu, tepelnému cyklování nebo korozi výztuže, má tendenci se nejprve odlupovat.

Tepelné cyklování je zvláště agresivní v exponovaných rozích. Beton se při změně teploty roztahuje a smršťuje. Roh je bod, kde se dva povrchy setkávají při maximálním expozičním úhlu, což vytváří obousměrné tepelné namáhání. Během let vystavení venkovnímu prostředí toto cyklické namáhání způsobuje mikrotrhlinky, které přecházejí do viditelného odlupování. Studie sloupů parkovací konstrukce ukazují, že zkosené hrany snižují výskyt odlupování rohů o 40–60 % během 20leté servisní doby. ve srovnání s ekvivalentními sloupy s ostrými hranami ve stejném prostředí.

U železobetonu je hloubka krytí v ostrém rohu geometricky menší než jmenovitá krytí měřená kolmo k rovné ploše. 30mm kryt na ploché stěně se může zmenšit na 21mm ve čtvercovém rohu při měření k nejbližší výztuži. Zkosení rohu fyzicky posune exponovaný povrch pryč od výztuže, čímž se obnoví účinný kryt. To je důvod, proč mnoho předpisů pro beton zaměřené na odolnost – včetně evropské normy BS EN 13670 – výslovně vyžaduje zkosení hran na konstrukčním betonu ve třídách expozice XC3, XC4, XD2 a vyšších.

Výběr správného magnetického zkosovacího proužku pro váš projekt

Ne všechny magnetické zkosené pásky fungují stejně. Následující faktory by se měly řídit při rozhodování o specifikaci a nákupu prefabrikátů a ocelových bednění na místě.

Typ magnetu a přídržná síla

Pro horizontální odlévání (pás leží na plochém ocelovém stole) obecně postačují feritové magnety s přídržnou silou 10–15 N na magnet. Pro svislé čela formy nebo pro formy používané s vibracemi o vysoké energii specifikujte neodymové magnetické zkosené pásky s přídržnými silami 25–50 N na magnet. Někteří výrobci zveřejňují údaje o síle odtržení na metr pásu – užitečná srovnávací metrika. Hledejte minimum 150 N na metr pásu pro vertikální aplikace .

Materiál těla: PVC vs pryž

Magnetické zkosovací pásky z PVC jsou tvrdší a rozměrově stabilnější, díky čemuž jsou vhodné pro aplikace vyžadující velmi přesnou geometrii hran – například architektonické prefabrikáty. Pryžové magnetické zkosené pásky jsou flexibilnější, což jim umožňuje sledovat mírné křivky nebo nerovné povrchy bez zanechání mezer. Pryž má také tendenci se během odbedňování čistší uvolňovat z povrchu betonu, čímž se snižuje riziko poškození povrchu. Pro velkoobjemovou výrobu gumové magnetické zkosené pásy často poskytují lepší životnost pásů, protože jejich flexibilita snižuje namáhání rozhraní magnetu a těla během odstraňování formy.

Teplotní odolnost

Továrny na výrobu prefabrikátů často používají vytvrzování párou k urychlení získání pevnosti. Standardní pevnost feritového magnetu není významně ovlivněna teplotami vytvrzování párou (typicky 50–70 °C). Nicméně, neodymové magnety začínají ztrácet permanentní magnetizaci přibližně nad 80°C , což znamená, že nejsou vhodné pro vysokoteplotní urychlené vytvrzovací cykly, aniž by výrobce potvrdil jakost pro vysoké teploty. Tento požadavek výslovně specifikujte při objednávání magnetických zkosovacích pásků pro prefabrikáty vytvrzované párou.

Rohové a koncové kusy

Dobré systémy magnetických pásů pro zkosení zahrnují účelově vyrobené rohové kusy – 90stupňové vnitřní a vnější rohy – které umožňují zkosení ovinout rohy sloupu bez nevzhledných pokosových spojů řezaných na místě. Tyto rohové kusy by měly být specifikovány jako součást systému spíše než vyrobeny z řezaných délek, protože spoje řezané na místě jsou běžným zdrojem úniku pasty a okrajových defektů.

Beton se zkosenou hranou v architektonických a designových kontextech

V architektonickém betonu – někdy nazývaném pohledový beton nebo béton brut – je zkosená hrana záměrným estetickým nástrojem stejně jako praktickým. Stínová čára vytvořená zkoseným pásem artikuluje povrch, definuje geometrii prvku a dává masovým betonovým formám rafinovanou, řemeslně zpracovanou kvalitu, kterou hladké hranaté hrany postrádají.

Architekti pracující v tradici pohledového betonu – od Le Corbusier's Unité d'Habitation až po současné projekty Tadao Ando – použili zkosené čáry k řízení toho, jak se světlo čte přes betonové povrchy. A 25mm zkosení vytváří stínovou linku o šířce přibližně 35 mm za ostrých světelných podmínek, což je dostatečné pro zřetelnou registraci za denního světla na fasádě. 10mm zkosení se čte jako jemná čára, jemnější a vhodná pro vnitřní povrchy, kde jsou různé úrovně osvětlení a pozorovací vzdálenosti.

Pro architektonické prefabrikáty je kritická konzistence hloubky zkosení a polohy napříč stovkami nebo tisíci identických panelů. Jakákoli změna polohy pásu způsobuje viditelné nesouososti při instalaci panelů. Magnetické zkosené pásy tím, že umožňují rychlé a opakovatelné polohování k referenčním značkám na ocelové formě, činí tuto konzistenci dosažitelnou ve výrobním měřítku způsobem, že přibité nebo lepené pásy jednoduše nemohou spolehlivě odpovídat.

Někteří architekti specifikují barevné zkosené pásy – obvykle tělo z PVC s integrálním pigmentem – pro vytvoření záměrného barevného kontrastu na zkosení. Jedná se o neobvyklou, ale účinnou techniku ​​pro vytvoření silné vizuální artikulace ve velkoplošných fasádách. Standardní magnetické zkosené pásky jsou k dispozici v šedé, černé a příležitostně bílé od hlavních dodavatelů, s vlastními barvami dostupnými na objednávku.

Údržba a opětovné použití magnetických zkosovacích pásků

Pro dosažení maximální životnosti magnetických zkosených pásků je nezbytná důsledná údržba. Pásky, které se mezi litím jednoduše hodí do koše, hromadí zbytky betonu, utrpí poškození magnetem a vytvářejí povrchové škrábance, které se přenášejí na povrch betonu.

1. Vyčistěte ihned po odizolování. Zbytky betonu na povrchu pásu lze snadno odstranit v čerstvém stavu a extrémně obtížné po vytvrzení. Použijte plastovou škrabku – ne kovový nástroj, který poškrábe PVC nebo pryžové tělo – a opláchněte vodou.
2. Zkontrolujte pole magnetů. Po očištění posuňte ocelovou desku podél základny pásu. Jakákoli část, která pevně nedrží, označuje vadný nebo posunutý magnet. Jednotlivé poruchy magnetů může někdy opravit dodavatel; pásky s vícenásobným selháním magnetu by měly být vyřazeny.
3. Skladujte vodorovně. Stohování pásů svisle nebo jejich opírání o stěny způsobuje dlouhodobé deformace, zejména u pásů PVC. Skladujte naplocho v označených regálech uspořádaných podle velikosti profilu.
4. Před každým naléváním naneste separační prostředek. I po vyčištění naneste novou vrstvu separačního prostředku na trojúhelníkovou stranu pásu a základní plochu, která se dotýká ocelové formy. To chrání jak povrch pásu, tak usnadňuje odstraňování formy.
5. Zaznamenat cykly používání. U velkoobjemových prefabrikátů umožňuje sledování počtu nalití na sadu pásů proaktivní výměnu dříve, než degradace povrchu začne ovlivňovat kvalitu hotového betonu. Většina výrobců doporučuje vyměnit proužky na 80 % jejich jmenovitého cyklu opětovného použití než čekat na viditelné selhání.

Analýza nákladů: Magnetické srážecí pásky vs. tradiční metody

Realistické srovnání nákladů musí zohledňovat náklady na materiál, pracovní dobu na instalaci a odstranění, frekvenci výměny pásů a jakékoli dodatečné náklady na opravu defektu. Následující příklad používá hypotetické zařízení na výrobu prefabrikátů odlévajících 50 sloupových prvků týdně, z nichž každý vyžaduje 12 lineárních metrů 20mm zkoseného pásu.

Výše uvedená čísla to jasně ukazují vyšší jednotkové náklady na magnetické zkosené pásky jsou zcela kompenzovány úsporou práce během prvního roku výroby . Pokračující roční úspory ze snížení pracnosti a oprav defektů jsou značné. Pro zařízení vyrábějící 50 prvků týdně může přechod z pěny na magnetické zkosené pásy reálně ušetřit více než 15 000 USD ročně na přímých nákladech – bez zohlednění zlepšené kvality a sníženého počtu odmítnutých klientů.

Požadavky na kód a specifikace pro zkosené hrany

Zkosené hrany nejsou vždy volitelné. Několik široce používaných norem a specifikací ukládá požadavky na zkosení na konstrukční beton.

• ACI 301 (USA): Vyžaduje, aby všechny exponované rohy tvarovaného betonu měly zkosení nebo poloměr, pokud není uvedeno jinak. Výchozí velikost zkosení, pokud není specifikována, je ¾ palce (přibližně 19 mm).
• BS EN 13670 (Evropa): Specifikuje požadavky na zkosení pro beton ve třídách expozice XC3 a vyšších, s minimálním zkosením 15 mm na všech exponovaných hranách konstrukcí ve středně těžkých až těžkých prostředích.
• AS 3610 (Austrálie): Norma bednění, která vyžaduje zkosení pásů nebo ekvivalent na všech vnějších rozích oblouků, pokud výkresy výslovně nepovolují čtvercové hrany.
• ASSHTO LRFD Bridge Design (USA): Vyžaduje minimální zkosení 25 mm na všech exponovaných hranách mostního betonu v podmínkách expozice XS a XD.
• CIRIA C660 / C766 (Velká Británie): Dokumenty s pokyny pro tepelné trhliny v betonu v raném věku doporučují zkosené hrany, aby se snížily účinky koncentrace napětí v rozích formy – faktor v časné iniciaci tepelných trhlin.

Při revizi projektových specifikací zkontrolujte jak konstrukční výkresy, tak oddíly projektových specifikací pro požadavky na tvarování. Není neobvyklé, že se požadavky na zkosení objevují ve specifikaci, ale nejsou okótovány na výkresech, takže dodavatel musí před objednáním tvarovacích materiálů potvrdit zamýšlenou velikost s konstruktérem.
