Co jsou to prefabrikované betonové konstrukce a proč dominují modernímu stavebnictví
Prefabrikované betonové konstrukce jsou stavební komponenty – stěny, nosníky, sloupy, desky a další – vyráběné za kontrolovaných továrních podmínek před přepravou a montáží na místě. Výsledkem je konstrukční metoda, která trvale překonává tradiční beton litý na místě v rychlosti, kvalitě a předvídatelnosti nákladů. Více než 60 % rozsáhlých infrastrukturních projektů v Evropě a Severní Americe nyní specifikuje prefabrikovaný beton jako primární konstrukční systém a toto číslo stále stoupá, jak se časové osy projektů zmenšují a mzdové náklady rostou.
Důvod, proč se prefabrikované betonové konstrukce staly páteří skladů, parkovacích garáží, mostů, stadionů a vícepatrových obytných budov, je jednoduchý: když beton vytvrzuje v továrně pod přesným řízením teploty a vlhkosti, jeho pevnost v tlaku běžně dosahuje 5 000 až 8 000 psi — výrazně nad 3 000 až 4 000 psi typickými pro beton litý v terénu. Každý prvek, který drží tyto komponenty na svém místě, každá kotevní deska, kotevní šroub, smyčková vložka a zvedací zařízení, spadá do široké kategorie prefabrikovaných betonových doplňků a výběr správného příslušenství je stejně důležitý jako samotný návrh směsi.
Klíčové informace: Tovární výroba = užší tolerance, rychlejší harmonogramy, pevnější konečná struktura.
Jak se vyrábějí prefabrikované betonové konstrukce
Výroba prefabrikovaných betonových konstrukcí se řídí disciplinovaným postupem, který eliminuje většinu proměnných, které trápí beton litý na staveništi. Pochopení každé fáze objasňuje, proč metoda poskytuje tak konzistentní výsledky a proč je výběr betonových prefabrikátů ve fázi návrhu – nikoli během výstavby – nesmlouvavý.
Fáze 1 – Příprava formy a umístění výztuže
Ocelové formy, často obráběné s tolerancí ±1/16 palce, jsou očištěny, naolejovány a sestaveny. Výztužné ocelové klece jsou prefabrikované a zasazené uvnitř. v této fázi vše vestavěné prefabrikované betonové doplňky — zvedací kotvy, spojovací vložky, objímky elektrických vedení a konstrukční svařovací desky — jsou umístěny a zajištěny před nalitím betonu. Jakákoli položka, která musí být v hotovém prvku, musí být umístěna nyní; jeho následné přidání vyžaduje vyřezávání nebo řezání, což poškozuje strukturální integritu.
Fáze 2 – Dávkování a ukládání betonu
Návrhy betonových směsí pro závody na výrobu prefabrikátů obvykle používají poměr vody k cementu 0,35 až 0,45 – což je výrazně nižší než u polních směsí – k dosažení vysoké počáteční pevnosti. Vnitřní vibrace zpevňují beton kolem výztužné klece a zabudovaného příslušenství. Některé závody používají externí vibrace stolu pro tenké architektonické panely k odstranění povrchových dutin bez vnitřních vibrátorů, které by mohly vytlačit tenký krycí beton.
Fáze 3 – Vytvrzování
Prefabrikované závody používají k dosažení vytvrzování párou, teplem nebo zrychlené přikrývky zadržující vlhkost 70 % konstrukční pevnosti během 18 až 24 hodin . Tento rychlý nárůst pevnosti umožňuje odstranit prvky z forem a skládat je na dvoře během jediné výrobní směny – cyklus nemožný u betonu litého na místě, který trvá 28 dní, než dosáhne plné projektované pevnosti za okolních podmínek.
Fáze 4 — Kontrola kvality, dokončování a skladování na dvorku
Než jakýkoli prvek opustí licí lože, rozměrové kontroly, povrchové kontroly a hardwarové audity potvrzují, že každé příslušenství prefabrikovaného betonu je přítomno, správně umístěno a nepoškozeno. Prvky jsou pak uloženy na dřevě na dvoře, organizovány podle pořadí dodávek a čekají na okno pro přepravu a montáž.
Hlavní typy prefabrikovaných betonových prvků a jejich aplikace
Prefabrikované betonové konstrukce zahrnují širokou skupinu typů prvků, z nichž každý je navržen pro konkrétní konstrukční roli. Níže je uveden přehled nejběžnějších kategorií, budov a infrastruktury, které obsluhují, a typických rozpětí nebo zatížení.
Double-Tee Desky
Používá se pro parkovací konstrukce a podlahy skladů. Standardní rozpětí 40 až 80 stop s hloubkami 24 až 34 palců. Nosnost typicky 40 až 100 psf superponované živé zatížení.
Hollow-Core Planks
Tahoun obytných a kancelářských podlahových systémů. Standardní šířky 4 a 8 stop, hloubky od 6 do 16 palců, rozpětí 20 až 50 stop. Dutiny snižují vlastní zatížení při zachování konstrukční hloubky.
Prefabrikované sloupy a nosníky
Obdélníkové sloupy a sloupy ve tvaru L od 12×12 do 24×24 palců. Nosníky s obrácenými tvary T, obdélníkové nosníky a nosníky tvoří momentový rám nebo jednoduše podepřený gravitační systém.
Prefabrikované stěnové panely
Pevné, izolované sendvičové a architektonické panely o tloušťce 5 až 12 palců. Používá se jako nosné smykové stěny nebo nekonstrukční obklady. Dosahuje R-hodnot 20 až 30 s pěnovými izolačními jádry.
Mostní nosníky
AASHTO I-nosníky a žárové-T-traverzy pro dálniční mosty. Rozpětí od 60 do 160 stop. Vysoce výkonné betonové směsi o tlaku 8 000 až 12 000 psi jsou standardem pro aplikace na mostech s dlouhým rozpětím.
Prefabrikované schody a odpočívadla
Kompletní schodišťová ramena odlitá jako jednotlivé jednotky s integrovanými podestami. Odstraňuje složité bednění a zkracuje instalaci schodiště ze dnů na hodiny s použitím pouze jeřábu a prefabrikovaného betonového příslušenství pro připojení.

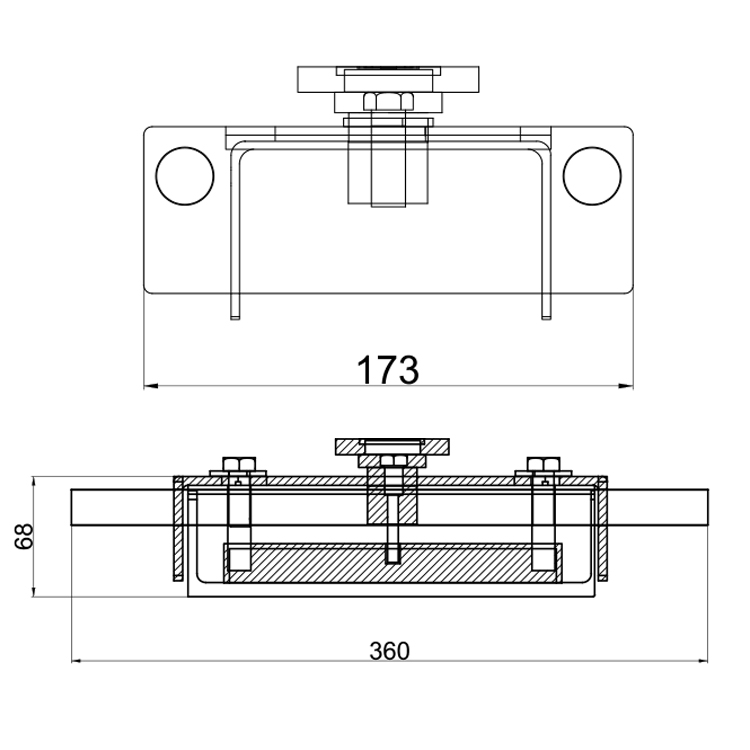

Příslušenství z prefabrikovaného betonu: Hardware, který umožňuje konstrukce
Bez ohledu na to, jak přesně je betonový prvek navržen a odlit, jsou to prefabrikované betonové doplňky, které jsou v něm zabudované, které určují, jak lze tento prvek zvedat, přepravovat, spojovat a integrovat do kompletní konstrukce. Příslušenství z prefabrikovaného betonu zahrnuje širokou škálu typů hardwaru a každá kategorie nese specifické zatížení, požadavky na instalaci a úvahy o kompatibilitě.
| Kategorie příslušenství | Funkce | Typické pracovní zatížení | Materiál |
|---|---|---|---|
| Zvedací kotvy (objímka, smyčka, cívka) | Dočasné zvedání během svlékání a montáže | 1 až 60 tun na kotvu | Tvárná litina, kovaná ocel |
| Vložit desky a svařit desky | Stálá konstrukční spojení mezi prvky | 10 až 200 kipů na talíř | Ocel A36 / A572, žárově zinkovaná nebo nerezová |
| Tyče a šrouby cívky | Přípojky nastavitelné v terénu, upevnění opláštění | 5 až 30 kipů na prut | Pozinkované nebo nerezové |
| Ložiskové podložky | Přenos zatížení a absorpce tolerance v sedlech ložisek | Tlakové napětí 800 až 1 500 psi | Neopren, HDPE, elastomer vyztužený vlákny |
| Smyčkové vložky a vložky s rozšířeným kuželem | Kotevní body pro sekundární upevnění, fasádní kování | 500 liber až 5 tun | Kujné železo, ocelový drát |
| Předpínací lanko a předpínací kování | Předběžné stlačení betonu pro vyrovnání ohybových napětí | 270 ksi pramen, zvednutý na 70–75 % UTS | Třída 270 s nízkou relaxací |
Zvedací kotvy: dimenzování a bezpečnostní faktory
Zvedací kotvy patří mezi nejsledovanější ze všech prefabrikovaných betonových doplňků, protože selhání během odizolování nebo montáže je okamžitě katastrofální. Mez pracovního zatížení (WLL) jakékoli zvedací kotvy musí zohledňovat faktor dynamického nárazu během vychystávání jeřábem – obvykle minimální bezpečnostní faktor 4:1 aplikované na režimy porušení betonu a porušení tahem oceli. Pro 20tunový prefabrikovaný stěnový panel to znamená, že kotevní systém musí být navržen pro minimálně 80tunové odolné zatížení, nejen pro statickou hmotnost panelu. Úhel lanoví také snižuje kapacitu: 60stupňový úhel závěsu od svislice snižuje povolené zatížení na nohu na přibližně 87 % jmenovité vertikální kapacity, zatímco úhel 30 stupňů ji snižuje na 50 %.
Embed Plates: Filozofie spojení v prefabrikovaných rámech
Konstrukční spoje mezi prefabrikovanými betonovými prvky se téměř výhradně spoléhají na ukotvené desky přivařené k výztužným kotvám nebo nelsonovým čepům. Konstrukce těchto desek se řídí směrnicemi AISC a PCI, se zvláštním důrazem na páčení v tahových spojích a smykové tření v rovinách rozhraní. Správně navržený spoj svařovací desky v prefabrikované parkovací konstrukci může přenést 150 kipů smyku přes spoj nosník-sloup s deskou o rozměrech 8 × 8 palců – za předpokladu, že sestava podložek, kapsa pro zálivku a polní svar jsou provedeny podle specifikace. Galvanizace těchto plechů podle ASTM A123 (minimálně 3,9 oz/ft²) zvyšuje měřitelnou odolnost proti korozi v exponovaných nebo námořních prostředích.
Ložiskové destičky: Tolerance a dlouhodobý výkon
Každý prefabrikovaný nosník, dvojité T-kus a prkno s dutým jádrem spočívá na nosné podložce, která současně přenáší vertikální zatížení a přizpůsobuje se tepelným a smršťovacím pohybům, ke kterým dochází během životnosti konstrukce. Nejběžnější volbou jsou neoprenové podložky o tvrdosti 50 až 60, se standardními rozměry 4×6 palců až 8×12 palců a tloušťkami 3/8 až 3/4 palce. Tabulky PCI Design Handbook ukazují, že neoprenová podložka o rozměrech 6×9 palců a 1/2 palce pojme až 0,5 palce horizontálního pohybu. při zachování dostatečné tuhosti v tlaku. HDPE podložky jsou stále více specifikovány pro mostní aplikace, kde je zapotřebí nízké tření, aby se umožnila tepelná roztažnost bez vzniku omezujících sil v nástavbě.
Konstrukční spoje v prefabrikovaných betonových konstrukcích
Spojovací systém je tam, kde prefabrikované betonové konstrukce buď fungují nebo selhávají. Na rozdíl od ocelových rámů, kde se spoje provádějí pomocí šroubů a svarů pod širým nebem, spoje z prefabrikovaného betonu často zahrnují stísněné prostory, kapsy pro maltu a zapuštěné kování, které nelze po injektáži zkontrolovat. O správném připojení napoprvé se proto nedá vyjednávat.
Návrh prefabrikovaného spojení řídí tři široké filozofie:
- Jednoduše podepřené gravitační systémy — nosníky spočívají na konzolách nebo úhelnících a přenášejí pouze svislé zatížení. Jednoduché, rychle postavitelné a tolerantní k rozdílnému sedání. Používá se v naprosté většině jednopodlažních průmyslových budov a parkovacích objektů.
- Momentově odolné rámy — Spoje mezi sloupy a sloupy a nosníky jsou odolné proti momentu pomocí dodatečného předpínání, spojek výztuže nebo svařovaných deskových sestav. Dosahuje kontroly bočního posunu srovnatelné s odlévanými rámy pro seismickou odolnost a odolnost proti větru.
- Hybridní systémy — tíhová zatížení přenášená jednoduchým ložiskem, boční zatížení ovládaná samostatnou smykovou stěnou nebo jádrem momentového rámu. Nejběžnější přístup pro středněpodlažní obytné a víceúčelové prefabrikované budovy o 5 až 15 podlažích.
Kvalita injektovaných spojů závisí především na výběru a umístění betonových prefabrikátů. Injektovaná objímková spojka – používaná ke spojení dvou délek výztuže přes spoj – musí být vyrovnána s přesností ±1/8 palce, aby tyč mohla během montáže čistě vstoupit. Jakákoli nesouosost zjištěná na místě obvykle vyžaduje nákladnou nápravu zahrnující mechanické kotvy nebo epoxidovou injektáž, což obojí snižuje tažnost spoje ve srovnání s původním konstrukčním záměrem.
±1/8" Maximální tolerance nesouososti spojky
4:1 Minimální bezpečnostní faktor zvedací kotvy
28 dní Vytvrzení na místě vs. 18–24 hodin prefabrikace
8 000 psi Typická prefabrikovaná HPC pevnost v tlaku
Výhody plánu: Jak prefabrikované betonové konstrukce komprimují časové osy projektu
Jediným nejpřesvědčivějším argumentem pro prefabrikované betonové konstrukce na komerčních a infrastrukturních projektech je komprese harmonogramu. Výroba prvků probíhá souběžně s přípravou staveniště – zatímco se hloubí a lije základ, závod na výrobu prefabrikátů současně vyrábí nosný rám. Toto překrytí obvykle šetří 4 až 8 týdnů na středně velkém projektu v porovnání se sekvenčním rozvrhem cast-in-place.
Týdny 1–4: Schválení návrhu a dílenského výkresu
Inženýr záznamu a prefabrikátový inženýr záznamu spolupracují na podrobnostech připojení, místech vložení a plánech příslušenství prefabrikovaného betonu. Každé příslušenství je nakresleno, okótováno a specifikováno v dílenských výkresech předtím, než je sestavena jedna forma.
5.–12. týden: Rostlinná výroba
Plná výroba běží. Středně velký závod na výrobu prefabrikátů odlévající 500 až 800 kubických yardů týdně dokáže vyrobit konstrukční rám pro sklad o velikosti 200 000 čtverečních stop za 6 až 8 týdnů. Prvky mají sériové číslo a pořadí pro dodání.
Týdny 8–14: Základy stránek (paralelně)
Zatímco rostlinná výroba běží, posádka staveniště vylévá základy, nivelační trámy a sloupové pilíře. Šablony kotevních šroubů odvozené z prefabrikovaných dílenských výkresů zajišťují, že základové desky sloupů a čepové spoje se při příchodu prvků vyrovnají.
13.–18. týden: Erekce
Dobře organizovaná montážní četa s jedním 150tunovým pásovým jeřábem dokáže nastavit 20 až 40 hlavních prvků za den. Pětipatrová parkovací struktura s 1200 místy může být stavebně dokončena za 10 až 14 pracovních dnů času jeřábu – rychlosti, kterou nelze dosáhnout metodami lití na místě.
18.–22. týden: Spárování, svařování a dokončovací práce
Pracovníci v terénu dokončují injektované spoje, polní svary na zapouštěcích deskách, tmely spojů a jakékoli architektonické úpravy. Konstrukce je plně uzavřená a odolná vůči povětrnostním vlivům mnohem dříve než ekvivalentní litá konstrukce.
Prefabrikované betonové konstrukce vs. Cast-in-Place: Přímé srovnání
Volba mezi prefabrikátem a betonem litým na místě není nikdy jednoduchá, ale následující srovnání pokrývá rozměry nejdůležitější pro vlastníky, dodavatele a stavební inženýry, kteří se takto rozhodují.
| Dimenze | Prefabrikovaný beton | Zalévaný beton |
|---|---|---|
| Pevnost v tlaku | Typicky 5 000–12 000 psi | Typicky 3 000–5 000 psi |
| Dimenzeal Tolerance | ±1/8 až ±1/4 palce | ±1/4 až ±3/4 palce |
| Harmonogram (konstrukční rám, sklad 200 000 sf) | 10-14 dní erekce | 8–14 týdnů tvarování/lití |
| Závislost na počasí | Nízká – vytvrzování se provádí v rostlině | Vysoká – chladné a horké počasí vyžaduje ochranu |
| Flexibilita designu | Opakující se geometrie optimální; za příplatek možné vlastní tvary | Vysoká flexibilita pro složitou, zakřivenou nebo nepravidelnou geometrii |
| Místo práce | Nízké — především jeřábové a spojovací čety | Vysoká — tvarování, umístění, konečná úprava, odizolování |
| Kontrola kvality | Certifikace závodu PCI, denní testování QC | Závisí na podmínkách v terénu a přítomnosti inspektora |
Předpjatý prefabrikovaný beton: Jak funguje předběžné a dodatečné napínání
Kombinace předpínacího betonu a prefabrikovaného betonu je jedním z nejvýkonnějších nástrojů v pozemním stavitelství. Předběžným stlačením betonu před aplikací provozního zatížení mohou inženýři účinně eliminovat trhliny v tahu – primární způsob poškození betonu – a dosáhnout rozpětí, která by byla konstrukčně nemožná nebo ekonomicky nepraktická u konvenčně vyztužených profilů.
Předpětí: Standardní prefabrikovaný přístup
V předpjatém betonu jsou vysokopevnostní ocelové lana nataženy mezi opěrami na koncích licího lože před uložením betonu. Prameny – typicky Grade 270 s nízkou relaxací, o průměru 0,5 nebo 0,6 palce – jsou napnuty na přibližně 70 % konečné pevnosti v tahu nebo zhruba 189 000 psi . Kolem napjatých pramenů se poté položí beton. Když beton dosáhne dostatečné pevnosti, lana se uvolní a předtlak se přenese do prvku spojením. Toto je metoda používaná k výrobě dutých prken, dvojitých T-kusů, mostních nosníků a předpjatých stěnových panelů prakticky ve všech závodech na výrobu prefabrikátů na světě.
Dodatečné napínání v prefabrikovaných prvcích

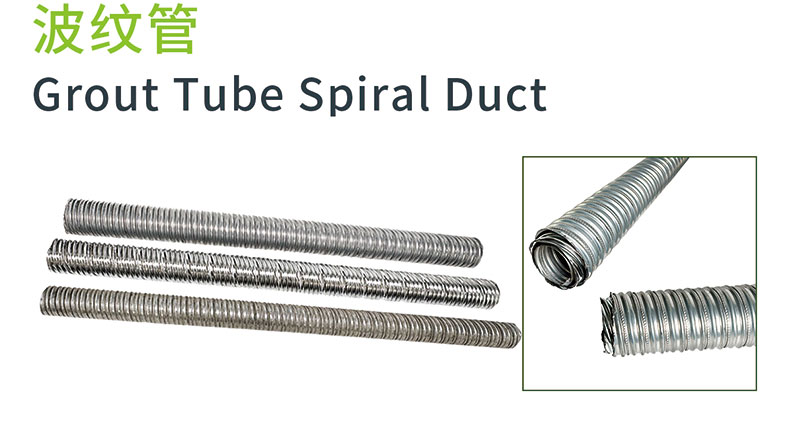

Dodatečné kování – kanály, kotvy, spojky a trumpetové desky – představuje specializovanou kategorii betonových prefabrikátů, které se používají v případech, kdy je třeba aplikovat předpětí po postavení prvku nebo když prvky z více prefabrikovaných segmentů musí být spojeny do souvislé konstrukční jednotky. Segmentová mostní konstrukce například používá prefabrikované segmenty obvykle dlouhé 8 až 12 stop, které jsou sestaveny a následně předpínány do spojitých nosníků o délce 200 až 400 stop. Každá předpínací výztuž může nést 300 až 1 500 kipů předpínací síly v závislosti na počtu pramenů a geometrii.
Dlouhodobé ztráty předpětí
Technici musí počítat se ztrátami předpětí při dimenzování pramenů a specifikaci počátečního zatížení pro zvedání. Hlavními zdroji ztrát během životnosti předpjatého prvku jsou:
- Elastické zkrácení — okamžitá ztráta při uvolnění pramene, typicky 6 až 8 % počátečního předpětí u předpjatých prvků
- Creep — časově závislá deformace při trvalém zatížení, která představuje 5 až 12 % efektivního předpětí během 50leté životnosti
- Smrštění — objemová redukce při vysychání betonu, přispívající k 4 až 8 % dodatečných ztrát
- Ocelová relaxace — postupná ztráta napětí vlákna při konstantním namáhání, přibližně 2 % u vlákna s nízkou relaxací během 50 let
Celkové dlouhodobé ztráty se obvykle pohybují od 15 do 25 % počáteční síly zvedání. To znamená, že lano zvednuté na 33 000 liber musí být navrženo tak, aby vyneslo efektivní předpětí 25 000 až 28 000 liber po celou dobu projektované životnosti – a konstrukce sekce musí počítat se sníženým předtlakem při výpočtu momentů trhlin a průhybů.
Seismické navrhování prefabrikovaných betonových konstrukcí
Chování prefabrikovaných betonových konstrukcí při seismickém zatížení bylo intenzivně studováno od zemětřesení v San Fernandu v roce 1971 a zemětřesení v Northridge v roce 1994, které odhalilo slabiny raných prefabrikovaných parkovacích konstrukcí. Inženýrská komunita reagovala významnými pokroky v programech návrhu spojů, detailů membrány a seismických testů – zejména výzkumný program PRESSS (PREcast Seismic Structural Systems), který probíhal v letech 1991 až 2001.
Program PRESSS ukázal, že správně detailní prefabrikované systémy se mohou vyrovnat nebo překonat tažnost rámů z litého betonu na místě. Systém spojovaných stěn vyvinutý v PRESSS využíval nespojené dodatečné předpínání prostřednictvím prefabrikovaných smykových stěnových panelů, které sebestředné chování — budova se při seizmickém zatížení rozhoupe na rozhraní stěna-základ, ale vrátí se do kolmice, když zemětřesení ustane, s minimálním zbytkovým posunem. Celá pětipodlažní prefabrikovaná konstrukce byla testována při 60 % plného rozsahu v UC San Diego Structural Laboratory a po testování při zemětřesných pohybech na úrovni návrhu prokázala zbytkové posuny menší než 0,1 %.
Současná ustanovení ASCE 7 a ACI 318 povolují prefabrikované betonové konstrukce v kategorii seismického návrhu D (vysoká seismická zátěž) za předpokladu, že spoje a membrány jsou podrobně provedeny tak, aby vyhovovaly tažným prefabrikovaným rámům se speciálním momentem nebo prefabrikovaným speciálním smykovým stěnovým systémům. Mezi klíčové požadavky patří:
- Injektované spoje manžety musí vykazovat 125 % meze kluzu tyče v tahových zkouškách před použitím ve stavebnictví
- Prefabrikované membránové spoje musí být navrženy pomocí metody membránového seismického návrhu (DSDM) s faktory zesílení síly 1,0 až 1,5 v závislosti na klasifikaci membrány.
- Spoje tětivy a kolektoru podél okrajů membrány přenášejí zesílené síly membrány, které často určují dimenzování prefabrikovaných betonových doplňků ve spojích panelů a panelů
- Veškeré příslušenství prefabrikovaného betonu v systému odolnosti proti seizmickým silám musí být navrženo pro očekávané pevnosti materiálu a faktor přepětí omega-nula specifikovaný v ASCE 7 Tabulka 12.2-1
Časté chyby ve specifikaci příslušenství prefabrikovaného betonu a jak se jim vyhnout
Zkušení inženýři a dodavatelé prefabrikátů neustále identifikují stejné kategorie chyb na projektech, které vedou k problémům v terénu, nákladům na sanaci nebo zpožděním v harmonogramu. Většina z nich se vrací ke specifikaci příslušenství a koordinačním rozhodnutím učiněným během projektování – dlouho předtím, než se vůbec nalije beton.
01

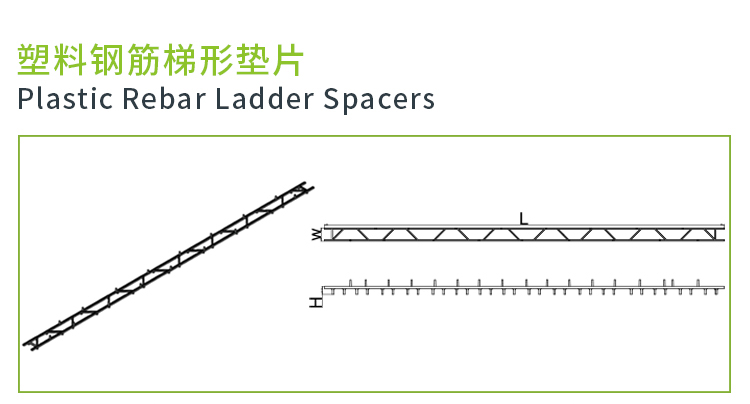

Specifikace příslušenství bez kontroly betonového krytu
Častou chybou je specifikování zvedací kotvy, která při své požadované hloubce zapuštění koliduje s výztužnou klecí nebo dodatečně napínacím kanálem. Musí být zachována minimální krycí vrstva betonu na jakémkoli prefabrikovaném betonovém příslušenství na specifikovaném minimu – typicky 1 palec pro tvarované povrchy v interiéru a až 2 palce v korozivním nebo mořském prostředí. Před vydáním dílenských výkresů ke schválení ověřte rozměry příslušenství vzhledem k rozložení výztuže v 3D BIM.
02
Používání nekompatibilního hardwaru od různých dodavatelů
Zvedací systémy – kotva plus zvedací spojka – jsou navrženy jako spárované páry. Použití spojky od dodavatele A s kotvou od dodavatele B ruší nosnost obou součástí. Každá specifikace příslušenství prefabrikovaného betonu by měla vyžadovat, aby zvedací systémy byly sladěny se sadami od jednoho výrobce , s dokumentací zátěžových zkoušek dodanou pro záznam projektu.
03
Vynechání ochrany proti korozi v projektové specifikaci
Zalité desky a svarové desky specifikované jako obyčejná ocel A36 budou rychle korodovat při jakékoli exponované nebo venkovní aplikaci. Žárové zinkování podle ASTM A123 prodlužuje životnost proti korozi na 30 až 50 let v typické venkovní expozici. V zónách postřiku mořem specifikujte hardware z nerezové oceli typu 316 nebo s epoxidovým povlakem s dokumentovaným procesem zajištění kvality pro kontinuitu povlaku.
04
Selhání koordinace užitkových rukávů s konstrukčními prvky
Elektrické vedení, instalatérské manžety a mechanické prostupy zabudované jako prefabrikované betonové příslušenství musí být koordinovány se statikem před schválením dílenského výkresu. 6palcový otvor skrz stojinu předpjatého dvojitého T-kusu musí být analyzován pro snížení smyku; nekoordinovaný průnik objevený po odlití prvků typicky vyžaduje nákladné vnější výztužné pásy nebo výměnu prvku.
05
Vynechání kontroly erekce nasucho
Na složitých prefabrikovaných konstrukcích – zejména těch s momentovými spoji vyžadujícími v terénu svařované kotevní desky – suchá kontrola rozvržení příslušenství proti strukturálnímu modelu zachytí konflikty se zarovnáním před zahájením montáže. Odhalení 1-palcového nesouososti mezi dvěma svarovými deskami na zemi stojí minuty; jeho objevení 50 stop ve vzduchu stojí dny a značné náklady na přepracování.
06
Při výběru kotev se nebere v úvahu síla odizolování
Zvedací kotvy musí být posuzovány podle pevnosti betonu v době odizolování – nikoli podle návrhové pevnosti za 28 dní. Pokud je prvek odizolován po 16 hodinách, pevnost betonu může být pouze 2 500 až 3 000 psi. Tabulky únosnosti kotev musí být zadány při skutečné pevnosti v odizolování a podle toho se musí snížit únosnost betonu. K mnoha poruchám zvedacích kotev dochází právě proto, že specifikovaná kapacita kotvy byla vypočtena na 5 000 psi, zatímco prvek byl odizolován za 18 hodin betonem při tlaku pouze 2 200 psi.
Udržitelnost v prefabrikovaných betonových konstrukcích
Profil udržitelnosti prefabrikovaných betonových konstrukcí se za poslední dvě desetiletí podstatně zlepšil, a to jak díky regulačnímu tlaku, tak skutečné inovaci materiálů a výrobních metod.
Doplňkové cementové materiály (SCM)
Popílek, struskový cement a křemičitý úlet – souhrnně nazývané doplňkové cementové materiály – mohou nahradit 20 až 50 % portlandského cementu v prefabrikovaných betonových směsích, aniž by došlo ke snížení pevnosti nebo trvanlivosti. Vzhledem k tomu, že výroba cementu představuje přibližně 8 % celosvětových emisí CO₂, Prefabrikovaná směs s 35% náhradou strusky snižuje obsah uhlíku v betonu přibližně o 25 až 30 % ve srovnání se 100% základní linií portlandského cementu a zároveň zlepšuje dlouhodobou trvanlivost díky snížené propustnosti.
Snížení plýtvání materiálem
Tovární výroba prefabrikátů vytváří podíl betonového odpadu menší než 2 % z celkového objemu šarže, ve srovnání s 8 až 12 % odpadu u typických projektů odlévaných na místě, kde je nadměrné objednávání a rozlévání běžné. Opětovné použití ocelové formy – jedna prefabrikovaná forma může během své životnosti vyrobit 300 až 1 000 identických prvků – eliminuje plýtvání řezivem spojené se systémy formování na místě.
Tepelná hmotnost a energetický výkon
Prefabrikované betonové stěnové panely, zejména izolované sendvičové panely, poskytují značnou tepelnou hmotu, která vyhlazuje denní výkyvy teplot v interiérech budov. 6palcový izolovaný prefabrikovaný sendvičový panel se souvislým 2palcovým EPS jádrem dosahuje přibližně R-13 ve středu panelu — konkurenceschopné se sestavou ocelových sloupkových stěn — a zároveň poskytuje konstrukční a protipožární funkce, kterým se sloupová stěna bez dalších systémů nemůže vyrovnat.
Úvahy o konci životnosti
Prefabrikované betonové prvky mohou být při případné demontáži konstrukcí spíše dekonstruovány než demolovány, protože diskrétní šroubové a svařované spoje používané v prefabrikovaných rámech – včetně všech prefabrikovaných betonových doplňků, které tvoří tato spojení – lze odšroubovat nebo řezat plamenem. Obnovené prefabrikované prvky byly znovu použity v sekundárních konstrukcích, jako jsou opěrné zdi, zvukové bariéry a dočasná stavební zařízení. Když je drcení nevyhnutelné, recyklované betonové kamenivo z prefabrikované demolice je čisté, důsledně tříděné a vhodné pro základ vozovky, drenážní kamenivo a strukturální výplň.
Zajištění kvality prefabrikovaných betonových konstrukcí a příslušenství
Prostředí kontroly kvality v závodě na výrobu prefabrikátů s certifikací PCI je podstatně přísnější, než jakého lze dosáhnout na většině stavenišť. Pochopení toho, co se děje během kontroly kvality závodu, pomáhá vlastníkům, inženýrům a dodavatelům nastavit vhodná očekávání ohledně toho, co závod může a nemůže zaručit – a kde musí kontrola kvality na místě odstranit mezery.
In-Plant QC: Co se kontroluje v každé fázi
- Příchozí materiály — Cement, kamenivo, přísady a prefabrikované betonové příslušenství – to vše vyžaduje vstupní kontrolu a kontrolu certifikace mlýna. Zvedací kotvy z každé šarže jsou obvykle před převzetím testovány na 150 % jmenovitého provozního zatížení.
- Nastavení formuláře — Rozměrové ověření geometrie formy a umístění příslušenství před dávkováním betonu. Odchylky větší než hodnoty v tabulce tolerancí PCI pro daný typ prvku vyžadují opravu před pokračováním v lití.
- Čerstvý beton — Sesedání, obsah vzduchu, jednotková hmotnost a teplota se testují v místě vypouštění pro každou dávku betonu. Vzorky válců se odlévají pro 1denní, 7denní a 28denní testování pevnosti v tlaku.
- Hotové prvky — Veškeré příslušenství prefabrikovaného betonu se umístí a změří po odbednění. Vady povrchové úpravy jsou zdokumentovány, opraveny podle schváleného postupu opravy a znovu zkontrolovány před uvolněním prvku na dvůr.
Kontrola třetí stranou během montáže
Terénní kontrola montáže prefabrikátů se soustředí na čtyři základní položky: příprava ložiskového sedla a umístění podložek ložiska, aplikace malty a nesmršťovací malty ve spojovacích kapsách, polní svary na spojích kotevních desek a instalace tmelu pro spoje. Polní kontrola svarů vyžaduje CWI (Certified Welding Inspector) a vizuální kontrolu plus ultrazvukové testování pro plně pronikající svary v primárních konstrukčních spojích. Umístění ložiskových podložek je u projektů s nízkou nabídkou často nedostatečně zkontrolováno a specifikováno; špatně zarovnaná nebo chybějící podložka může způsobit místní rozdrcení betonové římsy během několika dnů po aplikaci zatížení.
