PRŮVODCE PREBETONOVÝMI PREFAMETY
Dutinkové prefabrikované betonové desky jsou továrně lité podlahové a střešní panely s průběžnými podélnými dutinami procházejícími jejich hloubkou, což typicky snižuje hmotnost panelu o 30 až 50 procent ve srovnání s plnými deskami stejné tloušťky při zachování srovnatelné pevnosti v ohybu. Tyto panely jsou během výroby předepnuty vysokopevnostními ocelovými prameny, vytvrzeny za kontrolovaných podmínek a dodávány připravené k instalaci, což umožňuje konstrukcím dosáhnout jasných rozpětí 6 až 18 metrů bez mezilehlých podpěr. Pro stavitele, kteří hodnotí podlahové systémy pro sklady, parkovací stavby, obytné věže nebo komerční budovy, poskytují desky s dutým jádrem kombinaci rychlosti, strukturální účinnosti a kontroly nákladů, které se litý beton jen zřídka vyrovná.
Čím se desky s dutým jádrem liší od pevných prefabrikovaných panelů
Definujícím znakem desky s dutým jádrem je řada kruhových, oválných nebo kapkovitých dutin, které se rozprostírají po celé délce panelu. Tato jádra jsou vytvářena během vytlačování nebo lití do kluzného tvaru s použitím formovačů dutých jader, které se odtahují, když beton tuhne, a zanechávají za sebou průběžné kanály. Standardní panel s dutým jádrem o tloušťce 200 mm může obsahovat pět až sedm jader, z nichž každé má průměr přibližně 150 mm, čímž se odstraní významný objem betonu, který by jinak přidal vlastní hmotnost, aniž by významně přispěl ke kapacitě ohybu.
Protože jádra jsou umístěna v oblasti neutrální osy panelu, kde beton nejméně přispívá k odolnosti v ohybu, odstranění tohoto materiálu má minimální dopad na konstrukční vlastnosti. Předpínací lana, obvykle sedmidrátová lana o průměru 9,5 mm až 15,2 mm, jsou umístěna ve spodních přírubách, kde jsou tahové síly nejvyšší při provozním zatížení. Tato kombinace dutého průřezu a strategicky umístěné předpínací oceli umožňuje deskám s dutým jádrem překlenout dlouhé vzdálenosti při použití menšího množství materiálu než ekvivalentní plná deska.
| Tloušťka desky | Hmotnost dutého jádra | Hmotnost pevné desky | Redukce hmotnosti |
|---|---|---|---|
| 150 mm | 220 kg/m² | 360 kg/m² | 39 procent |
| 200 mm | 280 kg/m² | 480 kg/m² | 42 procent |
| 300 mm | 380 kg/m² | 720 kg/m² | 47 procent |
| 400 mm | 490 kg/m² | 960 kg/m² | 49 procent |
Výrobní proces od licího lože po hotový panel
Dutinkové desky se vyrábějí na dlouhých licích ložích, často 100 až 150 metrů na délku, za použití buď vytlačování za sucha litím, nebo kluzného tvarování za mokra. Při vytlačování se stroj pohybuje po loži a ukládá beton s velmi nízkým sesuvem kolem trubek tvořících jádro, přičemž jej zhutňuje vibracemi a šnekovým pohybem. Tvarování skluzu používá mírně vlhčí směs a nafukovací nebo pevná jádra, která se vytahují, jak stroj postupuje. Obě metody produkují souvislé panely, které se později řežou na požadované délky pomocí diamantových pil, jakmile beton dosáhne dostatečné pevnosti.
Sekvence předpínání a napínání
Před betonováním jsou předpínací lana provlečena po celé délce licího lože a napnuta pomocí hydraulických zvedáků na síly typicky v rozmezí 100 až 200 kilonewtonů na lano v závislosti na velikosti lana a požadavcích na konstrukci. Během lití a vytvrzení betonu zůstávají prameny pod napětím. Jakmile beton dosáhne pevnosti uvolnění přibližně 28 až 35 MPa , obvykle během 12 až 18 hodin při použití vytvrzování párou, jsou prameny řezány nebo uvolněny. Tím se přenáší napínací síla do betonu a vytváří se vnitřní tlakové napětí, které působí proti tahovým napětím generovaným provozním zatížením.
Vytvrzování a řezání
Parní vytvrzovací komory nebo vyhřívané kryty urychlují nárůst pevnosti, takže licí lůžka lze znovu použít v denním cyklu. Po uvolnění pásu se panely nařežou na stanovené délky a šířky, přičemž v této fázi se přidají zářezy, otvory a zkosení buď řezáním pilou nebo vložením bloků před litím. Kontroly kvality v tomto bodě zahrnují měření prohnutí, kontrolu povrchové úpravy a ověření rozměrů podle projektových výkresů předtím, než se panely přesunou na skladiště k naložení.
Referenční data rozpětí a nosnosti
Schopnost rozpětí je nejdůležitějším faktorem výběru pro desky s dutým jádrem a závisí na hloubce desky, vzoru pramenů, pevnosti betonu a použitém zatížení. Následující obrázky představují běžně publikované kapacity pro standardní duté profily používané v podlahových aplikacích se superponovaným zatížením v rozsahu typickém pro kanceláře a obytné prostory.
| Hloubka desky | Počet pramenů | Maximální rozpětí | Typické použití |
|---|---|---|---|
| 150 mm | 4 prameny | 6,5 m | Obytná podlaží |
| 200 mm | 6 pramenů | 8,8 m | Kancelářské podlahy |
| 250 mm | 8 pramenů | 11,2 m | Maloobchodní a parkovací paluby |
| 320 mm | 10 pramenů | 14,6 m | Střechy skladů s dlouhým rozpětím |
| 400 mm | 12 pramenů | 18,0 m | Průmyslové stavby |
Tyto údaje by měly být považovány za výchozí referenční body, protože skutečná rozpětí závisí na konkrétní geometrii průřezu výrobce, použité pevnosti betonu v tlaku (běžně 40 až 50 MPa pro výrobu dutých jader) a mezích průhybu požadovaných pro danou aplikaci. Mnoho výrobců publikuje podrobné tabulky rozpětí zatížení, které samostatně zohledňují kombinace superponovaného mrtvého a provozního zatížení, a konstruktéři obvykle ověřují průhyb za podmínek použitelnosti kromě kontroly únosnosti mezního momentu.
Instalační sekvence na místě
Dutinkové panely dorazí na místo již vytvrzené a připravené k umístění, což je jeden z hlavních důvodů, proč projekty volí tento systém před alternativami litými na místě. Typická erekční posádka může umístit mezi 300 a 500 metrů čtverečních podlahy za den v závislosti na kapacitě jeřábu, velikosti panelu a podmínkách přístupu na místo.
- Ověřte, že nosné povrchy jsou rovné a ve správné výšce, podle potřeby je podložte, aby se zachovalo konzistentní uložení panelu
- Zvedněte panely pomocí zvedacích smyček nebo zařízení pro zvedání pramenů zalitých do konců panelů, při zachování správných úhlů lanoví
- Umístěte panely na nosné pásy, obvykle neoprenové nebo podobné elastomerové podložky, s konzistentní délkou ložiska na každém konci
- Před spárováním podélných drážek mezi sousedními panely zarovnejte okraje panelů a upravte rozestupy
- V případě potřeby umístěte výztuž do drážek pro pero a nalijte spárovací hmotu pro spojení sousedních panelů do souvislé membrány
- Nainstalujte konstrukční obložení, pokud je to specifikováno, obvykle 50 až 75 mm vyztuženého betonu pro vyrovnání povrchu a zlepšení působení membrány
- Dokončit napojení u obvodových nosníků a smykových stěn dle projektových výkresů
Délka ložiska je kritický detail, který je často podceňován. Většina kódů vyžaduje minimální nosnou délku 75 mm pro desky s dutým jádrem na ocelových nebo betonových podpěrách, ačkoli mnoho konstruktérů specifikuje 100 mm nebo více pro přidanou bezpečnostní rezervu a přizpůsobení tolerance. Nedostatečné ložisko může vést k lokalizovanému praskání nebo odlupování na koncích panelů, zejména když panely po instalaci zaznamenají prohnutí nebo tepelný pohyb.

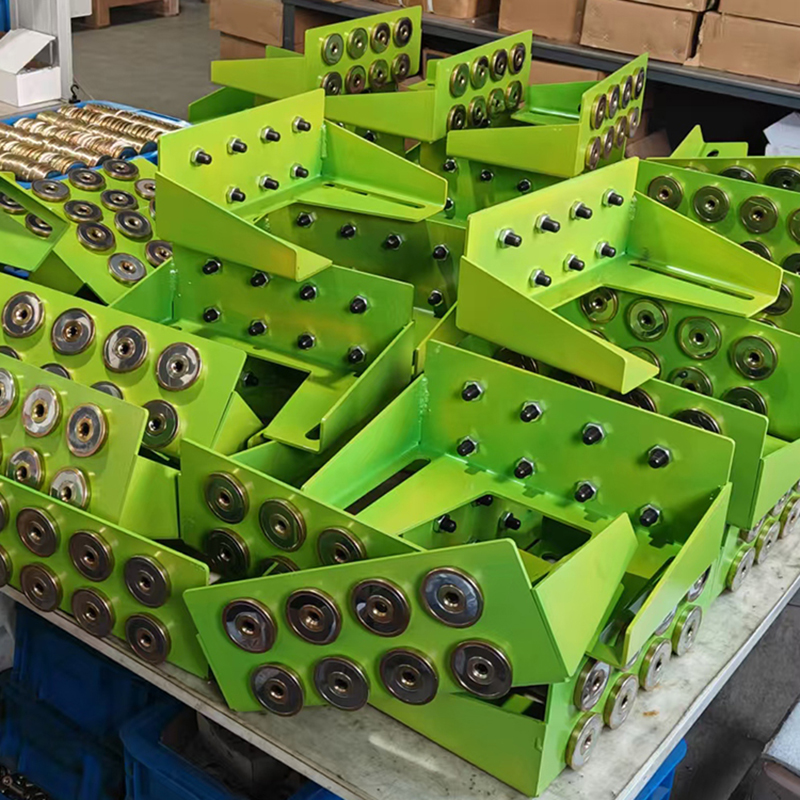

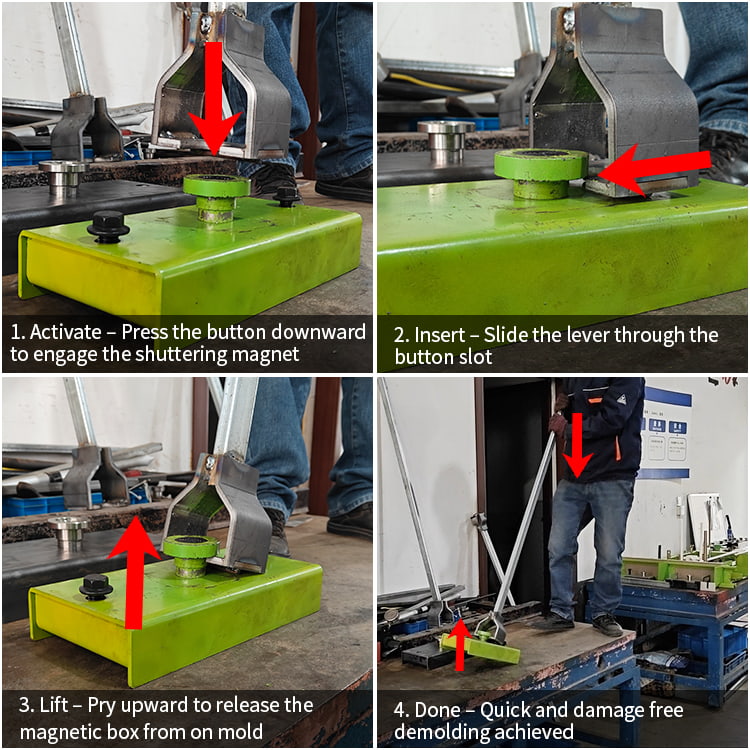

Příslušenství pro prefabrikovaný beton Používá se u systémů s dutým jádrem
Dutinkový podlahový systém jsou zřídka jen desky a spárovací hmota. Kompletní instalace závisí na řadě prefabrikovaných betonových doplňků, které zvládají spoje, odolnost proti povětrnostním vlivům, podpěru a dokončovací detaily. Výběr správného příslušenství má přímý vliv jak na rychlost pokládky, tak na dlouhodobý výkon montáže podlahy nebo střechy.
Ložiskové podložky a nosné lišty
Ložiskové podložky jsou umístěny mezi spodní stranou desky s dutinkovým jádrem a nosným nosníkem, stěnou nebo římsou. Tyto elastomerní pásy, běžně vyráběné z neoprenu, rozdělují reakční zatížení rovnoměrně a přizpůsobují se malým rotacím a pohybům bez přenášení bodového zatížení do betonu. Standardní tloušťky se pohybují od 3 mm do 10 mm, přičemž tvrdost se volí na základě očekávaného namáhání ložiska.
Zvedací a montážní hardware
Zvedací smyčky, zvedáky pramenů a zapuštěné zvedací kotvy jsou během výroby odlévány do panelů, aby byla umožněna bezpečná manipulace s jeřábem. Po instalaci jsou zapuštěné kotevní kapsy obvykle vyplněny nesmršťovací spárovací hmotou, aby byl zachován rovný povrch. Okrajové tvary a koncovky se také používají během výroby k uzavření dutých jader na koncích panelů, čímž se zabrání vnikání betonu nebo malty do dutin při ukládání vrchní vrstvy.
Spárovací výplně a spárovací materiály
Zálivková spárovací hmota, typicky nesmršťující se cementová nebo polymerem modifikovaná směs, vyplňuje podélné spoje mezi panely a je nezbytná pro rozložení zatížení mezi sousední jednotky. Podpěrné tyče a tmely se používají na obvodových spojích a dilatačních spojích, aby byla zachována odolnost vůči povětrnostním vlivům a zároveň umožňovaly tepelný pohyb. Pro střešní aplikace jsou na okrajích panelů a prostupech integrovány další příslušenství lemování a odvodňovací prvky.
| Příslušenství | Funkce | Typický materiál |
|---|---|---|
| Ložiskové podložky | Rozložte reakční zatížení na podpory | Neoprenový elastomer |
| Koncovky | Utěsněte dutá jádra na koncích panelu | Plastové nebo betonové prefabrikáty |
| spárovací hmota pro drážku | Spojte sousední panely pro přenos zatížení | Nesmršťovací cementová směs |
| Zvedací kotvy | Umožněte manipulaci s jeřábem během montáže | Vysokopevnostní ocel |
| Spárový tmel | Obvodové a dilatační spáry odolné vůči povětrnostním vlivům | Polyuretan nebo silikon |
Úvahy o nákladech a ekonomice projektu
Desky s dutým jádrem obecně nabízejí nižší náklady na instalaci než betonové podlahy lité na místě pro rozpětí větší než 6 metrů, a to především díky menším požadavkům na bednění, podepření a práci na místě. Materiálové náklady na metr čtvereční u dutých panelů jsou často o 15 až 25 procent nižší než ekvivalentní deska odlévaná na místě při zohlednění kombinovaných nákladů na beton, bednění, výztuž a prodloužený harmonogram výstavby, který systémy odlévané na místě vyžadují.
Náklady na přepravu se stávají významným faktorem pro duté desky kvůli jejich délce a hmotnosti, přičemž většina projektů omezuje ekonomickou vzdálenost odvozu na zhruba 150 až 250 kilometrů od výrobního závodu, než náklady na dopravu naruší úspory materiálu. Projekty umístěné v blízkosti závodu na výrobu prefabrikátů nejvíce těží z tohoto systému, zatímco vzdálená místa mohou potřebovat zvážit duté jádro s místně dostupnými alternativami, jako jsou dřevěné trámy nebo ocelové obložení s betonovým povrchem.
Dopad plánu
Protože panely s dutým jádrem dorazí vytvrzené a připravené k naložení, lze podlahy často pochůzit během několika hodin od umístění, což umožňuje řemeslům zahájit práce na úrovni pod nimi téměř okamžitě. Tento komprimovaný harmonogram je často citován jako hlavní hnací síla pro výběr dutých jader před systémy odlévanými na místě ve vícepodlažních budovách, kde se každý ušetřený cyklus podlahy přímo promítá do zkrácení celkové doby trvání projektu a nižších nákladů na financování během výstavby.
Společné aplikace napříč typy budov
Dutinkové desky se používají v celé řadě typů budov, protože systém se dobře přizpůsobí opakujícím se podlahovým deskám a standardizovaným velikostem polí. Níže uvedená tabulka shrnuje, kde je tento systém nejčastěji specifikován a proč.
| Typ budovy | Společná hloubka desky | Klíčová výhoda |
|---|---|---|
| Obytné byty | 150-200 mm | Akustická hmotnost a rychlý obrat jednotek |
| Kancelářské budovy | 200-250 mm | Dlouhé světlé rozpětí pro otevřené půdorysy |
| Parkovací konstrukce | 250-320 mm | Odolnost a minimální údržba |
| Sklady a logistická centra | 300-400 mm | Široké prostory pro regály a vybavení |
| Chladírenské skladovací prostory | 250-320 mm | Jádra lze použít pro vedení sálavého vytápění nebo chlazení |
Jednou z aplikací, které stojí za to zdůraznit, je použití samotných dutých jader jako servisních kanálů. V některých projektech jsou elektrická vedení, nízkonapěťová kabeláž nebo dokonce malé potrubí pro sálavé systémy vedeny skrz jádra před injektáží koncových spojů, čímž se to, co by jinak bylo plýtváním prázdným prostorem, proměnilo v použitelnou infrastrukturu budov. Tento přístup vyžaduje pečlivou koordinaci během fáze návrhu, protože základní přístupové body musí být naplánovány před odléváním panelů.
Požární Odolnost A Tepelný Výkon
Přirozená požární odolnost betonu je jednou z hlavních výhod dutých desek, přičemž typické 200mm panely dosahují hodnot požární odolnosti 2 hodiny nebo více bez dodatečné protipožární ochrany, v závislosti na betonovém pokrytí předpínacích pramenů a použité specifické zkušební normě. Díky tomu jsou systémy s dutým jádrem obzvláště atraktivní pro oddělování osob ve smíšených budovách nebo poskytování oddělení v parkovacích garážích pod obsazenými prostory.
Tepelně poskytují dutá jádra určitý stupeň izolace ve srovnání s pevnými deskami stejné tloušťky, protože vzduch zachycený v dutinách má nižší tepelnou vodivost než beton. Avšak samotné desky s dutým jádrem jen zřídka splňují moderní požadavky na izolaci obvodového pláště pro vnější střechy nebo aplikace na stěnu, takže jsou obvykle spárovány s tuhými izolačními deskami, izolovanými obloženími nebo izolačními panelovými systémy, pokud se používají na plášti budovy spíše než v aplikacích vnitřních podlah.
Kontrola kvality před převzetím dodaných panelů
Inspekce na pracovišti pomáhají zachytit problémy před instalací panelů, kdy jsou opravy mnohem jednodušší a méně nákladné. Klíčové položky, které je třeba ověřit při příjezdu, zahrnují celkové rozměry panelu podle dílenských výkresů, prohnutí v rámci povolené tolerance (běžně omezeno na přibližně 1 mm na metr rozpětí pro většinu aplikací), stav povrchu bez výrazných prasklin nebo voštin a potvrzení, že zvedací body, blokování a zapuštěné desky odpovídají požadavkům projektu.
Odklon A Diferenciální Odklon
Prohnutí, mírné prohnutí směrem nahoru, které je důsledkem předpětí, je normální a očekávané u panelů s dutým jádrem. Pro instalaci je důležitější rozdílné prohnutí mezi sousedními panely, protože velké rozdíly mohou vytvořit stupňovité povrchy, které je obtížné vyrovnat samotnou povrchovou úpravou. Výrobci se obvykle snaží udržet diferenciální odklon mezi sousedními panely uvnitř 10 až 15 mm pro panely podobné délky a historie načítání.
Dokumentace a sledovatelnost
Každý panel obvykle nese identifikační značky udávající datum výroby, návrh směsi a polohu v budově, které by měly odpovídat montážním výkresům. Zachování této sledovatelnosti zjednodušuje odstraňování problémů, pokud se po instalaci vyskytnou nějaké otázky týkající se výkonu, a podporuje přesné záznamy o skutečném stavu pro správu zařízení.
