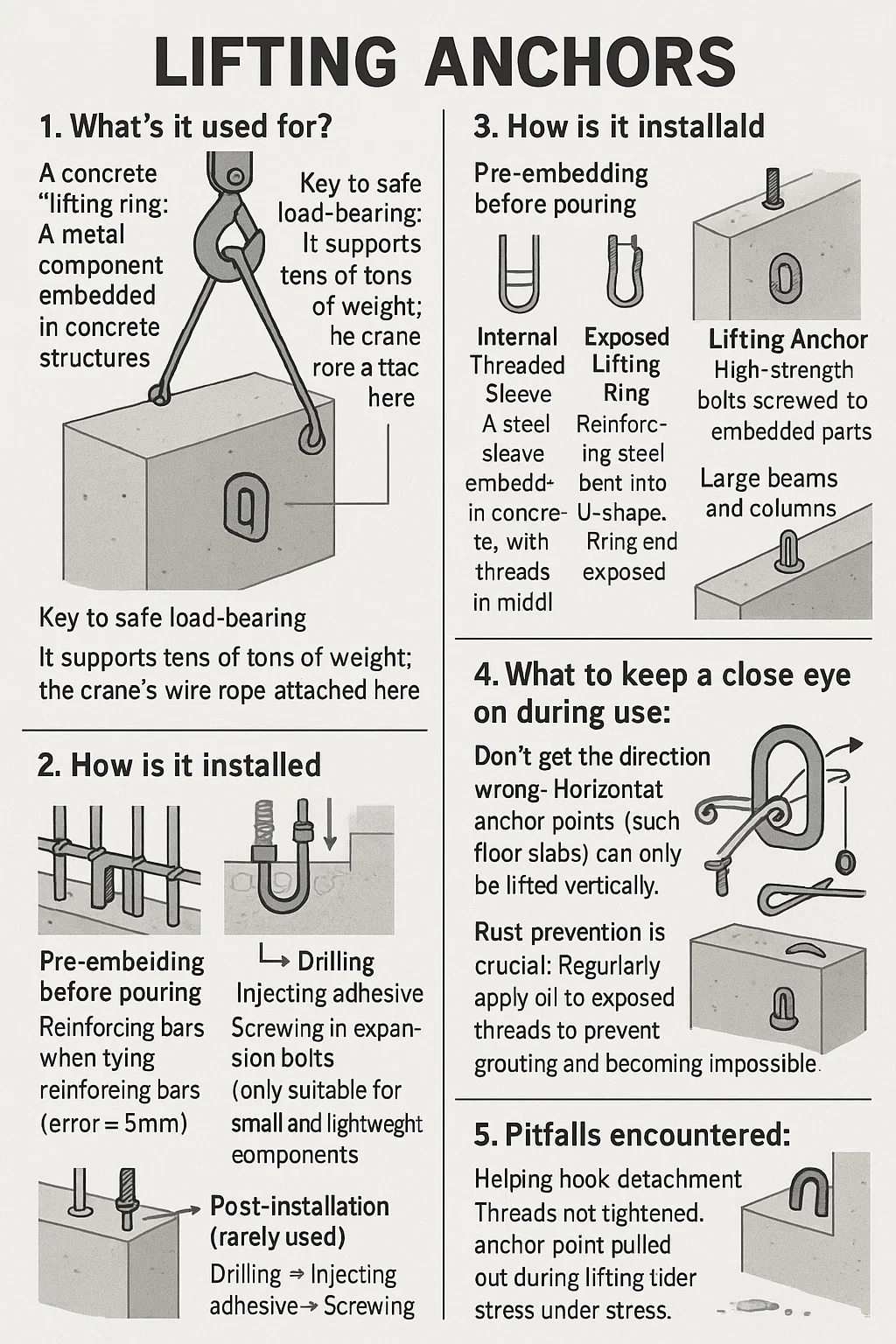

Zde je vysvětlení zvedací kotvy , rozdělené na běžné termíny staveniště:
1. K čemu slouží?
Betonový „zvedací kruh“: Kovová součást zapuštěná do betonových konstrukcí (stěnové panely, schodiště, trámy). Háky nebo šrouby jsou přišroubovány přímo na něj pro zvedání.
Klíč k bezpečné nosnosti: Unese desítky tun hmotnosti; je zde připevněno ocelové lano jeřábu.
2. Jak běžně vypadají?
Typ | Vlastnosti | Použití
Objímka s vnitřním závitem | Ocelové pouzdro zalité v betonu se závity uprostřed. | Podlahové desky, stěnové panely (rovný povrch, žádné výčnělky)
Odkrytý zvedací kroužek | Betonová ocel ohnutá do tvaru U, konec prstence odkrytý po zalití betonem. | Dočasné zvedání (odříznutí po odstranění bednění)
Skládací kotva | V případě potřeby lze složit, když se nepoužívá, přirovnat k povrchu. | Vnější stěnové panely (aby se zabránilo poškození během přepravy)
Kotvení šroubů | Vysokopevnostní šrouby zašroubované do zapuštěných dílů. | Velké nosníky a sloupy (lze opakovaně demontovat a znovu skládat)
3. Jak se instaluje?
Předběžné zapuštění před litím: ① Fixujte polohu kotevního bodu při vázání výztužných tyčí (chyba ≤ 5 mm) ② Přivařte pouzdra/U-kroužky k hlavním výztužným tyčím, abyste zabránili posunutí ③ Vyhněte se kotevním bodům během vibrací betonu, abyste zabránili injektáži
Poinstalace (málo používané): Vrtání → Vstřikování lepidla → Zašroubování rozpěrných šroubů (vhodné pouze pro malé a lehké součásti)
4. Na co si dát při používání dobrý pozor?
Nechápejte špatně směr: Vodorovné kotevní body (jako jsou podlahové desky) lze zvedat pouze svisle. Diagonální tažení může beton popraskat!
Prevence rzi je zásadní: Pravidelně nanášejte olej na nechráněné závity, abyste zabránili jejich korozi a nebylo možné je utáhnout.
Znaky šrotu: Deformace, praskliny, odtržené nitě – okamžitě vyměňte; jejich další používání povede k vážným problémům.
5. Nástrahy
Pomoc při uvolnění háku: Nitě nejsou utaženy, kotevní bod je během zvedání vytažen.
Vylamování betonového rohu: Kotevní bod příliš blízko k hraně a trhá hranu pod napětím.
Nehody s háky: Odkryté háky zakopnou pracovníky; nyní jsou skryté háčky běžnější.
